Камеры серии КСО-398, КСО-399

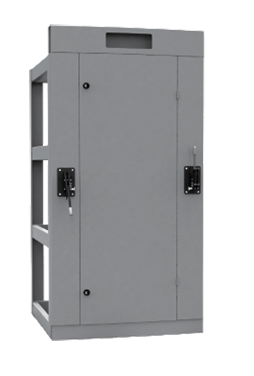

Камеры сборные одностороннего обслуживания (КСО-398) и (КСО-399)

Скачать опросный лист на камеры серии КСО-398, КСО-399

Камеры сборные одностороннего обслуживания (КСО-398) и (КСО-399) напряжением 6 и 10 кВ  предназначены для комплектования распределительных устройств переменного трёхфазного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью.

Камеры сборные одностороннего обслуживания  КСО-398 и КСО-399третьей серии аналогичны по техническим параметрам и по габаритным установочным размерам камерам типа КСО-366, КСО-366М, КСО-386, КСО-386М, КСО-392, КСО-393, КСО-395, КСО396, КСО-397.

Камеры КСО допускается применять для работы в следующих условиях:

  • климатическое исполнение и категория размещения –  УЗ и УХЛ4 по ГОСТ 15150 и ГОСТ 15543.1;
  • значения температуры окружающего воздуха – от -25° С до +40° С;
  • высота над уровнем моря — не более 1000 м;
  • окружающая среда не должна быть взрывоопасной, содержать токопроводящей пыли, агрессивных паров и газов, разрушающих металлы и изоляцию.

Структура условного обозначения КСО-398 и КСО-399:

КСО — 398(399) — 1 — 2 — 3 — 4, где:

  • 1. Порядковый номер схемы главных цепей;
  • 2. Тип привода («А»-автомат, «H»-ручной);
  • 3. Номинальный ток, А;
  • 4. Климатическое исполнение и категория размещения (У3)

Камеры КСО-398 и КСО-399 изготавливаются по техническому заданию и опросному листу заказчика.

Основные технические данные

Термическая и электродинамическая стойкость трансформаторов тока — согласно их техническим параметрам.

Ток термической и электродинамической стойкости заземляющих ножей, установленный для камер КСО-398 и КСО-399, при длительности протекания тока термической стойкости, равной 1 с, при этом допускается приваривание контактов.

Состав изделия:

Камеры комплектуются электрооборудованием на номинальное напряжение 10 кВ, трансформаторы напряжения, разрядники, силовые предохранители, силовые трансформаторы устанавливаются на напряжение 6 и 10 кВ. Поставка камер КСО-398 и КСО-399 осуществляется поштучно или блоками, в соответствии со схемами главных цепей.
В комплект поставки входят:

  • камеры КСО-398 или КСО-399 с аппаратурой и приборами главных и вспомогательных цепей в соответствии с заказом;
  • шинные мосты (если оговорены в заказе);
  • запасные части и принадлежности согласно спецификации на заказ;
  • эксплуатационные документы в одном экземпляре.

В объем эксплуатационных документов должны входить:

  • паспорт на камеру КСО-398(399) или на комплект камер КСО-398(399), входящих в заказ;
  • техническое описание и инструкция по эксплуатации камер КСО;
  • технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов в комплекте с изделиями;
  • схемы вспомогательных цепей на все типы камер КСО-398 и КСО-399 согласно заказу;
  • протоколы испытаний камер.

Устройство камер КСО-398 и КСО-399.

Камера КСО-398 и КСО-399представляет собой металлоконструкцию, сваренную из гнутых профилей. Внутри размещена аппаратура главных цепей. С фасадной стороны камеры КСО-398 и КСО-399 расположены приводы выключателей и разъединителей. Доступ в камеру обеспечивают две двери: верхняя – в зону выключателя, трансформатора напряжения или предохранителя; нижняя – в зону кабельных присоединений, силового трансформатора или трансформатора напряжения, в зависимости от типа камеры. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлен съемный лист, предотвращающий доступ в зону высокого напряжения.

Подвод напряжения предусматривается через основание камеры кабелями или шинами к разъединителю, установленному в нижней части камеры.

В камерах в зависимости от схемы главных цепей могут быть установлены следующие аппараты:

  • выключатели вакуумные BB/TEL «Таврида-Электрик» до 1000 А;
  • выключатели масляные ВПМП-10, ВПМ-10 на токи 630, 1000 А с приводами ППО-10;
  • разъединители РВФЗ и РВЗ на 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10
  • разъединители РВ на 630, 1000 А, с приводами ПР-10;
  • трансформаторы тока типа Т0Л-10 ТПК-10 ТЛК-10 (возможна замена на другие типы трансформаторов) на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 1500 А;
  • трансформаторы напряжения типа НТМИ, ЗНОЛ, 2НОЛ, ЗНИОЛ, НАМИТ;
  • предохранители типа ПКТ, ПКН;
  • ограничители перенапряжений ОПН;
  • трансформаторы силовые мощностью 25 или 40 кВа;
  • разрядники РВРД-6, РВРД-10, РВО-6, РВО-10;
  • выключатели нагрузки типа ВНА-10.

В камерах КСО предусмотрены следующие механические блокировки:

  • не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки;
  • не допускающая включение заземляющих ножей при включенных главных ножах разъединителя.

Все аппараты и приборы, установленные в камерах КСО-398 и КСО-399, подлежащие заземлению — заземлены. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На ней размещена аппаратура: реле защиты, управления, сигнализации, приборы учета и измерения.

Для повышения надежности работы релейная защита по согласованию с заказчиком может быть выполнена на многофункциональных, малогабаритных, высоконадёжных микропроцессорных блоках. На камерах КСО-398 и КСО-399 по заказу может быть выполнено освещение фасада камер.

Каналом для магистральных шин оперативных цепей питания электромагнитов включения, цепей управления, сигнализации служит короб, расположенный в средней части камер КСО-398 и КСО-399. Также в коробе размещен выходной клеммник для выполнения между камерных соединений вспомогательных цепей.

При двухрядном расположении камер в помещении РУ между рядами камер устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. Длина шинных мостов должна быть рассчитана на расположение камер КСО с шириной прохода между камерами: 1800, 2300, 2800, 3300, 3800 и 4300 мм. При ширине прохода в РУ 4300 мм между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей или с разъединителями для секционирования сборных шин. Функциональное назначение и вид камеры КСО в зависимости от устанавливаемой аппаратуры определяется схемами главных цепей.

Сведения, необходимые для заявки:

Основным документом, который необходим для правильного оформления и выполнения заявки, является опросный лист, в котором указываются данные по каждой камере, входящей в состав РУ-10(6) кВ. Опросный лист заполняется Заказчиком или проектной организацией и согласовывается с изготовителем.

В опросном листе указываются следующие данные

По каждой камере, входящей в состав заказа:

  • номер схемы исполнения главных цепей;
  • номер камеры в РУ;
  • назначение камеры;
  • номинальный ток камеры;
  • коэффициент трансформации трансформаторов тока;
  • напряжение трансформаторов напряжения;
  • количество и тип ограничителей перенапряжения;
  • ток плавкой вставки высоковольтного предохранителя;
  • марка, сечение и количество подходящих кабелей;
  • количество трансформаторов тока нулевой последовательности;
  • тип реле максимальной защиты, токовой отсечки (PT40/…);
  • наличие учёта;
  • номинальное напряжение камер (6 или 10 кВ);
  • номинальный ток сборных шин РУ.

Все вопросы, связанные с изготовлением камер с нетиповыми решениями (схем, компоновочных решений и т. д.), должны быть оговорены в отдельном документе и согласованы с изготовителем.

Срок изготовления подстанции: от 7 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку камер КСО-398, КСО-399 в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

По всем интересующим Вас вопросам обращайтесь:

  • по телефону: +7 (8352) 37-91-22;

  • отправив заявку на E-mail: Energokom21@mail.ru
