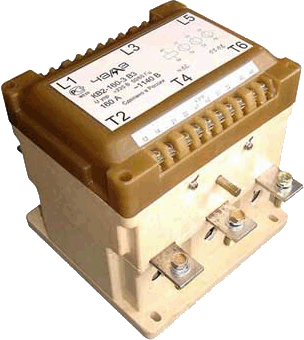

Контактор вакуумный КВ2

Контактор вакуумный КВ2

НПО «ЭнергоКомплект» на выгодных для Вас условиях, в кратчайшие сроки готово осуществить поставку контакторов вакуумных КВ2

Контакторы вакуумные переменного тока серии КВ2 предназначены для использования в пускателях, станциях управления для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии в системах дистанционного управления электроприводами. Основные области применения — горнорудная, металлургическая, нефтегазовая отрасли, железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.

Питание катушек осуществляется через электронный блок включения, благодаря чему уменьшена потребляемая мощность катушек в режиме удержания. Реверсивные контакторы имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов. Конструкция и габариты двухполюсного контактора аналогичны конструкции и габаритам трехполюсного: различие заключается в отсутствии среднего полюса.

В целях обеспечения наиболее благоприятных условий эксплуатации и повышения надежности работы электродвигателей предусмотрено исполнение вакуумных контакторов КВ2 со встроенными блоками ограничителей перенапряжения (ОПН-0,38кВ; 0,66кВ и 1,14кВ). Они предназначены для защиты подключенного оборудования от возможных сетевых и коммутационных перенапряжений.

Предусмотрено исполнение контакторов:

  • Контакторы вакуумные серии КВ2-160;
  • Контакторы вакуумные серии КВ2-250;
  • Контакторы вакуумные серии КВ2-400;
  • Контакторы вакуумные серии КВ2-630.

Контакторы вакуумные переменного тока серии КВ2 с тепловым реле защиты:

  • Контакторы вакуумные с тепловым реле защиты КВ2Т-160-3;
  • Контакторы вакуумные с тепловым реле защиты КВ2Т-250-3;
  • Контакторы вакуумные с тепловым реле защиты КВ2Т-400-3;
  • Контакторы вакуумные с тепловым реле защиты КВ2Т-630-3.

Контакторы вакуумные переменного тока серии КВ2 с микропроцессорным устройством защиты:

  • Контакторы вакуумные с микропроцессорным устройством защиты КВ2У-160-3;
  • Контакторы вакуумные с микропроцессорным устройством защиты КВ2У-250-3;
  • Контакторы вакуумные с микропроцессорным устройством защиты КВ2У-400-3;
  • Контакторы вакуумные с микропроцессорным устройством защиты КВ2У-630-3.

КВ2-160(250, 400, 630)Т — с тепловым реле ТРТП для защиты от токовых перегрузок.

КВ2-160(250, 400, 630)У — с микропроцессорным устройством для защиты от токовых перегрузок, утечки тока на корпус, от асимметрии и обрыва фаз с постоянным контролем двигателя.

Преимущества контакторов КВ2:

  • отсутствие открытой дуги, световых и звуковых эффектов коммутации;
  • отсутствие необходимости обслуживания контактов;
  • усовершенствованная кинематическая схема, повышенная надежность коммутации;
  • блок вспомогательных контактов повышенной надежности;
  • повышенный рабочий ресурс на предельных токах коммутации;
  • возможность использования в тяжелых температурных условиях при повышенной влажности и запыленности;
  • высокая степень защиты корпуса;
  • бесшумность работы;
  • встроенный блок включения с расширенным диапазоном питающего напряжения; полная работоспособность контактора сохраняется при отклонении напряжения сети от номинального значения в пределах от -30% до +30%;
  • малое потребление мощности по цепям оперативного питания;
  • современный дизайн;
  • уменьшенные габариты и масса.

Инновации повышающие надежность вакуумных контакторов КВ2:

Контакторы КВ2-160, КВ2-250 и КВ2-400 выполнены по единой кинематической схеме, согласно которой электромагнитное усилие с помощью рычага перемещает подвижные контакты вакуумных камер. Для удобства обслуживания электромагнит устанавливается сверху над камерами и является унифицированным. В контакторах КВ2-160, КВ2-250, КВ2-630 применяется прямоходовая траверса, при этом контакторы КВ2-160 и КВ2-250 выпускаются в одном конструктиве.

Для удобства монтажа контакторов на рейку установочные размеры аппаратов сделаны кратным 50мм.

В контакторах серии КВ2 увеличены растворы и провалы главных контактов, установлены пружины поджатия, что, в сочетании с прямоходовой траверсой, исключающей перекос главных контактов, значительно повысило надежность коммутации нагрузки и позволило исключить необходимость дополнительной регулировки главных контактов на протяжении всего срока службы контактора.

Применение электронного блока включения и новых малогабаритных вакуумных камер позволило улучшить параметры срабатывания, а также уменьшить габариты и массу контакторов.

Увеличены межфазные изоляционные расстояния и усилена изоляция между фазой и землей, а также между катушкой и землей за счет цельного основания из пластмассы, дополнительно усиливающего жесткость конструкции аппарата. Корпус контактора выполнен из трекингостойкого материала с индексом СИТ 500 ед.

Установлены блоки вспомогательных контактов, хорошо зарекомендовавшие себя в эксплуатации в составе контакторов МК6.

Для оптимального режима управления электромагнитом используется вновь разработанный электронный блок включения БВ2. Он функционирует в широком диапазоне температур и выпускается на стандартный ряд напряжений 36, 50, 110, 127, 220 и 380В.

Благодаря оптимальному соотношению электромагнитных и механических характеристик, время срабатывания и возврата контакторов составляет не более 0,1 сек.

Типоисполнения и технические данные контакторов КВ2

тип контактора Номенклатурный номер Номинальный ток, А Число и исполнение контактов Номинальное напряжение цепи управления, В Масса, кг, не более Габаритные размеры, мм, не более
главных вспомогательных ш в г
КВ2-160-2  133021602    160 2 «З» 2″3″+3″Р»  ~36  5.9  182 210 183
 133020900 2″3″+2″Р»  -50
 133020901 4″3″+4″Р»
 133020100 2″3″+2″Р»  ~/-110
 133020101 4″3″+4″Р»
 133021102 2″3″+3″Р»  ~127
 133020200  2″3″+2″Р»  ~/-220
 133020201 4″3″+4″Р»
 133021200  2″3″+2″Р»  ~380
 133021201 4″3″+4″Р»
 КВ2-160-2-Р   133021614  4 «З»  4″3″+6″Р»  ~36  13.6 367 245 196
 133020113 8″3″+8″Р»  ~/-110
 133021114 4″3″+6″Р»  ~127
 133020213 8″3″+8″Р»  ~/-220
 133021213 ~380
КВ2-160-3  133031602  3 «З» 2″3″+3″Р»  ~36  6.4  182 210 183
 133030900 2″3″+2″Р»  -50
 133030901 4″3″+4″Р»
 133030100 2″3″+2″Р»  ~/-110
 133030101 4″3″+4″Р»
 133031102 2″3″+3″Р»  ~127
 133030200 2″3″+2″Р»  ~/-220
 133030201 4″3″+4″Р»
 133031200 2″3″+2″Р»  ~380
 133031201 4″3″+4″Р»
КВ2-160-3-Р  133031614  6 «З» 4″3″+6″Р»  ~36  14.5  367 245 196
 133030113 8″3″+8″Р»  ~/-110
 133031114 4″3″+6″Р»  ~127
 133030213 8″3″+8″Р»  ~/-220
 133031213  ~380
 КВ2-250-2  133121602  250  2 «З»   2″3″+3″Р»   ~36  6,9

182

 210   183
 133120900   2″3″+2″Р»  -50
 133120901   4″3″+4″Р»
 133120100   2″3″+2″Р»  ~/-110
 133120101   4″3″+4″Р»
 133121102   2″3″+3″Р»  ~127
 133120200   2″3″+2″Р» ~/-220
 133120201   4″3″+4″Р»
 133121200   2″3″+2″Р»  ~380
 133121201   4″3″+4″Р»
КВ2-250-2-Р  133131614  4 «З» 4″3″+6″Р» ~36 15,4 367 245 196
 133130113 8″3″+8″Р» ~/-110
 133131114 4″3″+6″Р» ~127
 133130213 8″3″+8″Р» ~/-220
 133131213 ~380
КВ2-250-3  133131602  3 «З» 2″3″+3″Р» ~36 7,4 182 210 183
 133130900 2″3″+2″Р»  -50
 133130901 4″3″+4″Р»
 133130100 2″3″+2″Р» ~/-110
 133130101 4″3″+4″Р»
 133131102 2″3″+3″Р» ~127
 133130200 2″3″+2″Р» ~/-220
 133130201 4″3″+4″Р»
 133131200 2″3″+2″Р» ~380
 133131201 4″3″+4″Р»
КВ2-250-3-Р  133131614  6 «З» 4″3″+6″Р» ~36 16,5 367 245 196
 133130113 8″3″+8″Р» ~/-110
 133131114 4″3″+6″Р» ~127
 133130213 8″3″+8″Р» ~/-220
 133131213 ~380
  КВ2-400-2  133221601  400   2 «З»   4″3″+4″Р»   ~36  7,6  230  225  210
 133220900   2″3″+2″Р»   -50  200
 133220901   4″3″+4″Р»  230
 133220100   2″3″+2″Р»   ~/-110  200
 133220101   4″3″+4″Р»  230
 133221101   ~127
 133220200   2″3″+2″Р»   ~/-220  200
 133220201   4″3″+4″Р»  230
 133221200   2″3″+2″Р»   ~380  200
 133221201   4″3″+4″Р»  230
 КВ2-400-2-р  133221611   4 «З»    4″3″+4″Р»   ~36  17,8  420  245 227
 133220111   ~/-110
 133221111   ~127
 133220211   ~/-220
 133221211   ~380
  КВ2-400-3  133231601   3 «З»   4″3″+4″Р»   ~36  8,4  230  225 210
 133230900   2″3″+2″Р» -50  200
 133230901   4″3″+4″Р»  230
 133230100   2″3″+2″Р»   ~/-110  200
 133230101   4″3″+4″Р»  230
 133231101   ~127
 133230200   2″3″+2″Р»   ~/-220  200
 133230201   4″3″+4″Р»  230
 133231200   2″3″+2″Р»   ~380  200
 133231201   4″3″+4″Р»  230
 КВ2-400-3-р  133231611   6 «З»   4″3″+4″Р»   ~36  19,5  420 245 227
 133230111   ~/-110
 133231111   ~127
 133230211   ~/-220
 133231211   ~380
  КВ2-630-2  133320100 630   2 «З»   2″3″+2″Р»   ~/-110  13,6  282 403 161
 133320200   ~/-220
 133321200   ~380
  КВ2-630-3  133330105   3 «З»   3″3″+3″Р»   ~/-110 17,5
 133330205   ~/-220
 133331205   ~380
 КВ2-630-3-р  133330116   6 «З»   6″3″+6″Р»   ~/-110  39,5 561 445 186
 133330215   ~/-220
 133331216   ~380



При заказе контактора КВ2 следует указать:

— типоисполнение контактора;
— номинальный ток главных контактов;
— число и исполнение главных контактов;
— число и исполнение контактов вспомогательной цепи;
— напряжение и род тока цепи управления;
— при заказе контакторов типа КВ2У указать мощность управляемых двигателей;
— при заказе контакторов типа КВ2Т указать номинальный ток несрабатывания;
— климатическое исполнение по ГОСТ15150-69;
— при заказе контакторов для экспорта указывать слово «Экспорт»;
— при заказе ограничителя перенапряжения указать напряжение главной цепи: для Uн=380 В — ОПН-0,38;  для Uн=660 В — ОПН-0,66;  для Uн=1140 В — ОПН-1,14.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку вакуумных контакторов КВ2 в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
