Комплектные двухтрансформаторные подстанции наружной установки блочные в бетонном корпусе   (2БКТП )
Скачать опросный лист на 2БКТП

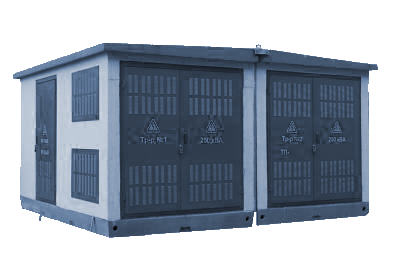

Комплектная двухтрансформаторная подстанция наружной установки блочная в бетонном корпусе (2БКТП) или двухтрансформаторная бетонная подстанция мощностью от 100 до 1250 кВа с кабельными, воздушными вводами и  кабельными, воздушными выводами предназначена для приема электроэнергии переменного трёхфазного тока промышленной частоты напряжением 6 или 10 кВ, преобразования и распределения его напряжением 0,4 кВ, частотой 50 Гц.

Структура условного обозначения двухтрансформаторной бетонной подстанции(2БКТП):

2БКТП-1-2-3-4/5-6-7, где:

  • 1 — тип исполнения (тупиковый(Т) илипроходной(П));
  • 2 — характеристики ввода («К» — кабель);
  • 3 — характеристики вывода («К» — кабель);
  • 4  — мощность силовых трансформаторов от 100 до 1250 кВа;
  • 5 — номинальное напряжение на стороне высокого напряжения ВН (6 или 10 кВ);
  • 6 — номинальное напряжение на стороне низкого напряжения НН (0,4 кВ);
  • 7 — климатическое исполнение и категория размещения (У1, УХЛ1).

Комплектные  двухтрансформаторные бетонные подстанции (2БКТП) пригодны для окружающей воздушной среды, которая не должна содержать едких паров, пыли и газов в концентрациях, раз­рушающих металлы, изоляцию и покрытия подстанции.

Поставка комплектной двухтрансформаторной бетонной подстанции (2БКТП) осуществляется поштучно. В комплект поставки входит:

  •  двухтрансформаторная бетонная подстанция (2БКТП) ;
  • запасные части и принадлежности согласно спецификации на заказ;
  • эксплуатационные документы в одном экземпляре.

В объем эксплуатационных документов должны входить:

  • паспорт на  двухтрансформаторную бетонную подстанцию (2БКТП);
  • на комплект камер КСО;
  • на комплект панелей ЩО, входящих в заказ;
  • техническое описание и инструкция по эксплуатации 2БКТП;
  • технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;
  • протоколы испытаний 2БКТП.

Комплектная  двухтрансформаторная бетонная подстанция   (2БКТП) позволяет осуществлять транспортировку подстанции только по модулям.

Сведения, необходимые для заказа:

Основным документом, который необходим для правильного оформления заказа, является опросный лист, в котором указываются данные по комплектной двухтрансформаторной подстанции наружной установки блочной в бетонном корпусе  (2БКТП)

Опросный лист составляется заказчиком или проектной организацией и согласовывается с изготовителем.

В опросном листе указываются следующие данные:

Данные по оборудованию, входящему в состав поставки  двухтрансформаторной бетонной подстанции (2БКТП):

  •  шинный мост, его тип, место установки;
  • особенности расположения и маркировки сборных шин;
  • установка концевых выключателей положения разъединителей и блокировочных замков;
  • другие сведения, необходимые для правильного выполнения заказа.

По каждой камере, входящей в состав УВН, РУНН:

  • номер схемы исполнения главных цепей;
  • номер камеры в РУ;
  • назначение камеры;
  • номинальный ток камеры;
  • количество и тип ограничителей перенапряжения;
  • ток плавкой вставки высоковольтного предохранителя;
  • марка, сечение и количество подходящих кабелей;
  • номинальное напряжение камер (6 или 10 кВ);
  • номинальный ток сборных шин РУ.

По общей схеме комплектной двухтрансформаторной бетонной подстанции наружной установки  (2БКТП):

  • тип и мощности силовых трансформаторов;
  • напряжение силовых трансформаторов;
  • установка подстанции;
  • вид линейных присоединений;
  • тип счётчика;
  • тип трансформатора тока;
  • тип трансформатора напряжения;
  • обозначение подстанции;
  • количество подстанций;
  • схема исполнения главных цепей;
  • марка, сечение и количество подходящих кабелей.

Срок изготовления подстанции: от 30 рабочих дней.
