Выключатели серии ВА 5043

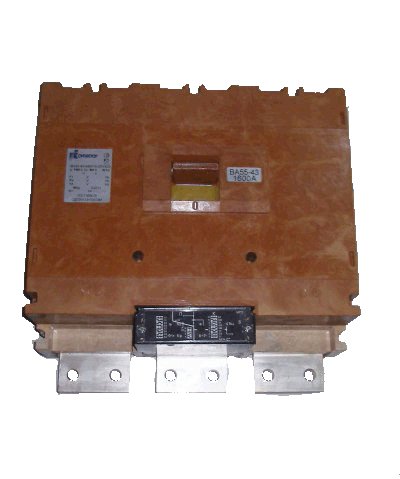

Автоматические выключатели серии ВА 5043

Автоматические выключатели серии ВА 5043 номинальные токи 1600; 2000 А.  предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 раз в час) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 440 В постоянного тока и напряжением до 660 В переменного тока частотой 50 и 60 Гц.

Комплектуются несколькими видами полупроводниковых расцепителей (по желанию Заказчика). Варианты исполнения по климатическим условиям УХЛЗ и ТЗ (тропики).

Автоматические выключатели ВА 5043, которые наша компания может Вам предложить в наличии и под заказ:

Выключатель ВА50-43 — переменный ток:

ВА 5343 стационарный с ручным приводом на 1600А;
ВА 5343 стационарный с электромагнитным приводом на 1600А;
ВА 5343 выдвижной с ручным приводом на 1600А;
ВА 5343 выдвижной с электромагнитным приводом на 1600А;
ВА 5343 стационарный с ручным приводом на 2000А;
ВА 5343 стационарный с электромагнитным приводом на 2000А;
ВА 5543 стационарный с ручным приводом на 1600А;
ВА 5543 стационарный с электромагнитным приводом на 1600А;
ВА 5543 выдвижной с ручным приводом на 1600А;
ВА 5543 выдвижной с электромагнитным приводом на 1600А;
ВА 5543 стационарный с ручным приводом на 2000А;
ВА 5543 стационарный с электромагнитным приводом на 2000А;
ВА 5643 стационарный с ручным приводом на 250А, 400А, 630А и 1000А;
ВА 5643 стационарный с электромагнитным приводом;
ВА 5643 выдвижной с ручным приводом;
ВА 5643 выдвижной с электромагнитным приводом;

Выключатель ВА50-43 — постоянный ток:

ВА 5343 стационарный с ручным приводом на 1600А;
ВА 5343 стационарный с электромагнитным приводом на 1600А;
ВА 5343  выдвижной с ручным приводом на 1600А;
ВА 5343 выдвижной с электромагнитным приводом на 1600А;
ВА 5543 стационарный с ручным приводом на 1600А;
ВА 5543 стационарный с электромагнитным приводом на 1600А;
ВА 5543 выдвижной с ручным приводом на 1600А;
ВА 5543 выдвижной с электромагнитным приводом на 1600А;
ВА 5643 стационарный с ручным приводом;
ВА 5643 стационарный с электромагнитным приводом;
ВА 5643 выдвижной с ручным приводом;
ВА 5643 выдвижной с электромагнитным приводом.

Технические характеристики:

Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 раз в час) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках на номинальное напряжение до 440 В постоянного тока и напряжение до 660 В переменного тока частотой 50 и 60 Гц. Выключатели нормально работают в следующих условиях:

Автоматические выключатели серии ВА 5043  нормально работают в следующих условиях:

  • при высоте над уровнем моря до 4300 м. При эксплуатации выключателей на высоте над уровнем моря свыше 2000 м номинальный ток снижается на 20%;
  • при температуре окружающего воздуха и относительной влажности, приведенных в таблице (в зависимости от исполнения выключателей и категории размещения);
  • Допускается эксплуатация выключателей: при температуре окружающего воздуха до 55°С;
  • Окружающая среда должна быть не взрывоопасной, не содержащей газы, жидкости и пыли в концентрациях, нарушающих работу выключателей;
  • Место установки выключателя защищено от попадания воды, масла, эмульсии;
  • Рабочее положение выключателей стационарного исполнения в пространстве — на вертикальной плоскости выводами неподвижных контактов вверх с возможностью поворота от этого положения в указанной плоскости на 90° в обе стороны для выключателей с передним присоединением.

Рабочее положение автоматических выключателей ВА 5043 выдвижного исполнения в пространстве — на вертикальной плоскости выводами неподвижных контактов вверх для выключателей на токи 250; 400; 630 А с возможностью поворота от этого положения в указанной плоскости на 90° влево (выводами неподвижных контактов влево).

Допускается отклонение до 5° от рабочего положения в любую сторону.
В части воздействия механических факторов выключатели выдерживают вибрацию в местах крепления с частотой от 0,5 до 100 Гц при ускорении 0,5 g и многократные удары длительностью 2 — 20 мс при ускорении 3 g, в части сейсмостойкости отвечают дополнительным требованиям ДТ5,6 ГОСТ 17516.1-90, что соответствует 9 баллам MSK-64.

Срок поставки автоматических выключателей ВА 5043: от 15 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку нашей продукции товара в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

Более подробную информацию Вы можете получить :

  • по телефону: +7 (8352) 37-91-22;

  • отправив заявку на E-mail: komplekt@ek21.ru
