Пункт коммерческого учета ПКУ

 Пункт коммерческого учета ПКУ-6(10)

Скачать опросный лист на ПКУ

Устройства ПКУ предназначены для организации коммерческого учета электрической энергии в воздушных распределительных сетях напряжением 6 и 10 кВ.

Структура условного обозначения ПКУ:

ПКУ — 1 — 2 — 3 — 4 — 5, где:

  1. Номинальное напряжение (6 или 10 кВ);
  2. Ток первичных цепей, А;
  3. Класс точности трансформаторов тока;
  4. Номер исполнения;
  5. Климатическое исполнение и категория размещения (У1).

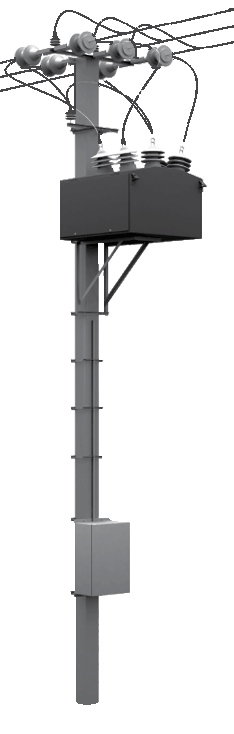

Пункт коммерческого учета ПКУ устанавливается на опорах линии электропередач (ЛЭП).

Устройства состоят из двух блоков:

  • высоковольтный блок;
  • блок учета.

В высоковольтном блоке ПКУ установлено следующее оборудование:

  • трансформаторы тока типа ТОЛ;
  • трансформаторы напряжения типа ЗНОЛП;
  • проходные изоляторы;
  • шины.

В абсолютно герметичном блоке-боксе учета ПКУ установлен счетчик  учета электроэнергии и испытательный клеммник.

Тип климатического исполнения и категории размещения У1 по ГОСТ 15150 при предельных значениях температуры окружающей среды от — 45°С  до  +40°С.

Размеры (габариты) ПКУ могут быть изменены по согласованию с заказчиком, а также в зависимости от устанавливаемого выключателя 6(10) кВ.

Устройства предназначены для работы на высоте до 1000 м  над уровнем моря.

Номинальные значения климатических факторов внешней среды по ГОСТ 15150, ГОСТ 15543.1.

Вид климатического исполнения У1.

Рабочее положение вертикальное с отклонением до 5° в любую сторону.

Температура нагрева частей оболочки устройств, к которым возможно прикосновение при эксплуатации (двери шкафов, корпуса, панелей) в номинальном режиме не должна превышать 50°С.

Срок изготовления пункта коммерческого учета: от 15 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку пункта коммерческого учета — ПКУ, в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

По всем интересующим Вас вопросам обращайтесь:

  • по телефону: +7 (8352) 37-91-22;

  • отправив заявку на E-mail: Energokom21@mail.ru
