Контактный зажим НН на трансформатор

Контактный зажим на трансформатор 25, 40, 63, 100, 160 кВА

Зажим контактный (аппаратный) для силовых трансформаторов производит НПО «ЭнергоКомплект»

Аппаратный зажим на трансформатор ТМ (ТМГ) 25 — 160 кВа,

Аппаратный зажим на трансформатор ТМ (ТМГ) 250 кВа,Контактный зажим на трансформатор

Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 400 кВа,

Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 630 кВа,

Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 1000 кВа,

Аппаратный зажим на трансформатор ТМГ, ТМГФ 1250 кВа,

Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 1600 кВа,
Аппаратный зажим на трансформатор
Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 2000 кВа,

Аппаратный зажим на трансформатор ТМ (Г, З, Ф, ГФ) 2500 кВа.

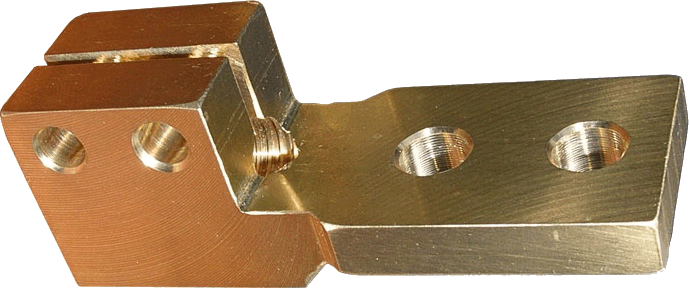

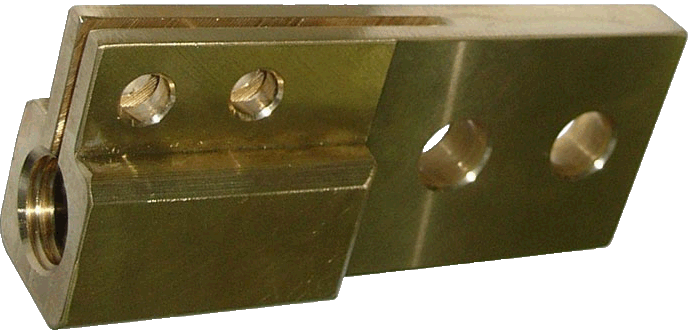

Токосъемные контактные зажимы изготавливаются нашим предприятием методом литься из Латуни марки ЛС-59 (которая обладает низким сопротивлением и обеспечивает хорошую электропроводность), с последующей мехобработкой. При необходимости на плашеные зажимы наносят покрытие олово-висмута (O-Bi) для наилучшей связи токопроводимости и лучшей изоляции с внешними источниками, тем самым снижая потери на нагрев.

Зажимы контактные на трансформатор также именуется как аппаратный (плашечный) зажим, «флажки», «лопатки», клеммы, токосъемники и «башмаки» — предназначены для соединения токоведущих шинопроводов к высоковольтному вводу трансформатора.

Токосъёмный контактный зажимы (лопатка) устанавливается на шпильку ввода силового трансформатора со стороны низкого напряжения.

Зажимы (плашечные) на трансформатор обеспечивают надежный контакт выводов силового трансформатора с шинопроводом, тем самым снижая потери на нагрев.

Установка токосъёмных контактных зажимов (лопаток) на ввод трансформатора обязательно на силовых трансформаторах мощностью от 630 кВА и выше. Рекомендуется монтаж токосъёмников на силовые трансформаторы ТМ, ТМГ мощностью — 100, 160, 250 и 400 кВА.



Цена на контактный зажим трансформатора:

Действует система СКИДОК!!!

Контактный зажим на трансформатор ТМ, ТМГ 25-160 кВа — М12х 1,75 (диаметр шпильки и шаг резьбы),

Контактный зажим на трансформатор ТМ, ТМГ 250 кВа — М16х2 (диаметр под шпильку и шаг резьбы),

Контактный зажим на трансформатор ТМ, ТМГ 400 кВа — М20х2,5 (диаметр под шпильку и шаг резьбы),

Контактный зажим на трансформатор ТМ, ТМГ 630 кВа — М27х1,5 (диаметр под шпильку и шаг резьбы),

Контактный зажим на трансформатор ТМ, ТМГ 1000 кВа — М33х2 (диаметр под шпильку и шаг резьбы),

Контактный зажим на трансформатор ТМГ, ТМГФ 1250 кВа — М48х3 (диаметр под шпильку и шаг резьбы),

Контактный зажим на трансформатор ТМ, ТМГ 1600 кВа — М42х3 (диаметр под шпильку и шаг резьбы),

Контактный зажим на трансформатор ТМГ, ТМЗ 2500 кВа — М48х3 (диаметр под шпильку и шаг резьбы),

Контактный зажим на трансформатор — М55х3 (диаметр под шпильку и шаг резьбы) — по запросу;

Контактный зажим на трансформатор — М72х2 (диаметр под шпильку и шаг резьбы) — по запросу;



В наличии зажимы контактные:

Наименование детали

Номинальный ток

Вес детали, кг

К шпильке

Кол-во отверстий

Габаритные размеры

1.

Зажим контактный на ВН 25 — 2500 кВа

250 А

0,21

М12х1,75

2

34х25х68

2.

Зажим контактный НН на 25-160 кВа

250 А

0,27

М12х1,75

2

30х40х84

3.

Зажим контактный НН на 250 кВа

400 А

0,37

М16х2

2

40х30х88

4.

Зажим контактный НН на 400 кВа

630 А

0,57

М20х2,5

2

50х40х110

5.

Зажим контактный НН на 630 кВа

1000 А

1,4

М27х1,5

2

37х60х150

6.

Зажим контактный НН на 1000 кВа

1600 А

2

М33х2

4

46х80х163

7.

Зажим контактный НН на 1600 кВа

2000 А

3,3

М42х3

4

56х97х203

8.

Зажим контактный НН на 2000 кВа

3500 А

4,6

М48х3

6

68х120х210

9.

Зажим контактный НН на 4500 кВа

5000 А

7,3

М72х2

4

58х120х255



Контактный (плашечный) зажим на трансформатор, по заказу возможно изготовить c покрытием олово-висмут (О-Ви), для наилучшей связи токопроводимости и для лучшей изоляции с внешними источниками влияния.

Кроме стандартных присоединительных размеров, возможно изготовление зажимов контактных с другими размерами: отверстиями под шпильку и шагом резьбы.

Изготавливаемые зажимы контактные соответствуют требованиям ТУ 34 27.10954-85.



Для оформления заявки следует указать: диаметр отверстия под шпильку и шаг резьбы

Срок изготовления зажимов с не стандартными присоединительными размерами: от 3-х рабочих дней.


Помимо зажимов контактных (токосъёмников), у нас по минимальной цене можно приобрести любую дополнительную комплектацию и запчасти к трансформаторам.



Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку аппаратных (плашечных) зажимов для трансформатора в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

Зажим контактный на трансформатор
