Трансформаторный ввод ВСТ, ВСТА

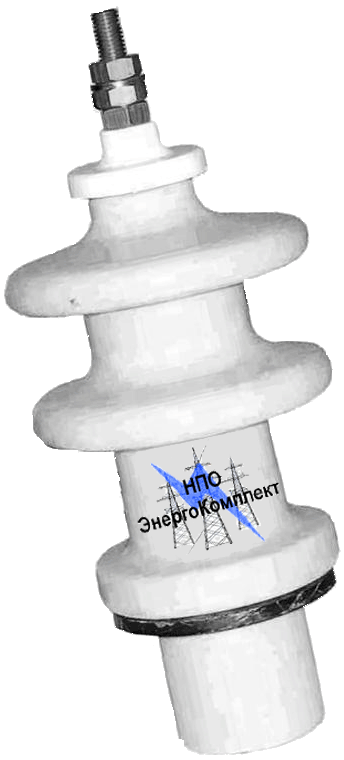

ВСТА 6-10/250 (ввод ВН)

Изготовление трансформаторных вводов на ВН (ВСТА) и вводов НН (ВСТ) — одно из ведущих направлений нашей компании.

Вводы высоковольтные трансформаторные съемные используются для присоединения вводов силовых трансформаторов к проводникам внешних электрических сетей.

Наше предприятие также является  поставщиком комплектации для ряда ведущих предприятий России и ближнего зарубежья, связанных с производством и ремонтом трансформаторов и высоковольтных вводов.



Конструкция трансформаторных вводов:

Трансформаторные вводы состоят из фарфорового изолятора, токоведущего стержня (шпильки ввода), деталей уплотнения и опорных элементов для уплотнений, элементов крепления (гайки и шайбы) и изготавливаются по техническим требованиям чертежей.

Устанавливаются вводы на крышке или стенке бака трансформатора в конструкциях установок вводов, которые имеют дополнительные детали для крепления ввода: бобышки, крепеж, фланец, кулачки, прокладки и диск (заглушка бака транспортная, если ввод демонтируется).
Вводы устанавливаются под углом к вертикали от 0 °  до 90 ° включительно. Длительные консольные нагрузки на ввод соответствуют МЭК 60137.

Вводы высоковольтные, установленные на трансформатор, эксплуатируются под давлением трансформаторного масла в расширителе трансформатора. Все вводы съемные и позволяют осуществить замену в эксплуатации проходного изолятора ИПТ, при необходимости, без демонтажа токоведущего стержня (шпильки ввода).

Срок службы вводов — 25 лет.



Основные неисправности трансформаторных вводов следующие:

трещины и сколы изоляторов, разрушение изоляторов, некачественная армировка и уплотнение, срыв резьбы контактного зажима при неправильном навинчивании и затягивании гайки. При значительных сколах и трещинах ввод заменяется.


Замена трансформаторных вводов ВСТА и ВСТ:

В трансформаторах старых конструкций для ремонта фланцевых вводов необходимо снимать крышку и вынимать активную часть из бака.

В настоящее время применяются съемные вводы и замену проходных изоляторов ИПТ производят без подъема активной части. Для этого достаточно отвернуть с токопроводящего стержня верхние гайки, раскрепить устройство, прижимающее ввод к крышке, снять с ввода колпак и находящееся под ним уплотняющее резиновое кольцо, после чего заменить изолятор и собрать ввод вновь.

Цена на высоковольтный ввод ВСТА, ввод ВСТ  трансформатора.

ВВОД НН

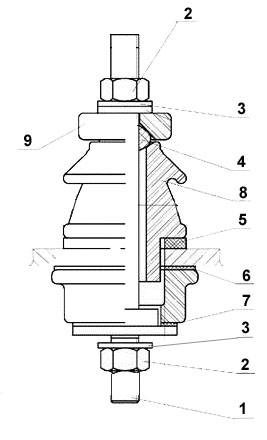

Состав ВВОДА ВСТ на трансформатор:

  1. Шпилька ввода НН
  2. Гайка
  3. Шайба
  4. Втулка над изолятор
  5. Прокладка под изолятор
  6. Диэлектрический картон (прокладка)
  7. Шайба крепления изолятора ИПТВ
  8. Изолятор ИПТ и ИПТВ
  9. Головка на изолятор

Условное обозначение ВЫСОКОВОЛЬТНОГО ВВОДА:

  • В — ввод
  • С — съемный
  • Т — трансформаторный
  • А и Б — категории оборудования
  • У — исполнение для умеренного климата
  • ХЛ — для холодного климата



ТРАНСФОРМАТОРНЫЙ ВВОД — комплектность на силовой трансформатор (старый ГОСТ):

Мощность трансформатора

ВВОД ВН

ВСТА — 10/250

ВВОД НН

ВСТ — 1/250

ВВОД НН

ВСТ — 1/400

ВВОД НН

ВСТ — 1/630

ВВОД НН

ВСТ — 1/1000

ВВОД НН

ВСТ — 1/1600

25 — 160 кВА

3

4

250 кВА

3

1

3

400 кВА

3

1

3

630 кВА

3

 1  —

3

1000 кВА

3

1

3

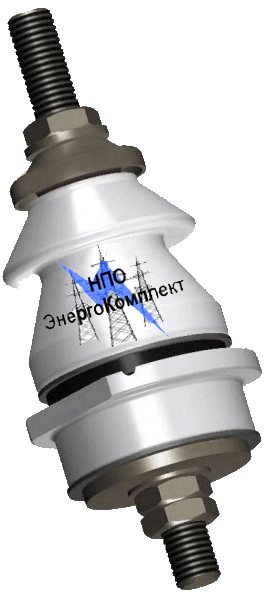

ВСТ (ввод НН)

Высоковольтные вводы в наличии :

  • Ввод ВН (ВСТА 10/250) к трансформатору от 25-1000 кВА
  • Ввод НН (ВСТ 1/250) к трансформатору от 25-160 кВА
  • Ввод НН (ВСТ 1/400) к трансформатору 250 кВА
  • Ввод НН (ВСТ 1/630) к трансформатору 400 кВА
  • Ввод НН (ВСТ 1/1000) к трансформатору 630 кВА
  • Ввод НН (ВСТ 1/1600) к трансформатору 1000 кВА
  • Ввод НН (ВСТ 1/2000) к трансформатору 1600 кВА

Высоковольтные вводы под заказ :

  • Ввод ВСТА 10/400
  • Ввод ВСТА 10/630
  • Ввод ВСТА 10/1000
  • Ввод ВСТА 10/1600
  • Ввод ВСТА 10/2000
  • Ввод ВСТА 10/2500

Помимо вводов трансформаторных, у нас по минимальной цене можно приобрести любую дополнительную комплектацию и запчасти к трансформаторам.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку трансформаторных вводов ВСТ, ВСТА в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
