Изоляторы ИПТ, ИПТВ — на трансформатор

Изоляторы ИПТ, ИПТВ на трансформаторНПО «ЭнергоКомплект» поставляет проходные изоляторы ИПТ и ИПТВ на силовые трансформаторы

Изоляторы проходные неармированные фарфоровые типа ИПТ на напряжение до 35 кВ включительно предназначены для комплектации съемных трансформаторных вводов переменного тока частотой 50 и 60 Гц и для силовых трансформаторов переменного тока частотой до 100 Гц.

Изоляторы для трансформаторов не имеют срока годности и хранения. Замена изоляторов на вводах силовых трансформаторов происходит в случае их конструктивного повреждения: сколы, трещины и др.

Изоляторы рассчитаны для работы на открытом воздухе и внутри помещения.

При обнаружении течи масла из под изоляторов, используют КОМПЛЕКТ РТИ для РЕМОНТА трансформатора, которые производятся нашей компанией.

В наличии изоляторы на трансформаторы:

  • Изоляторы на трансформатор 25 — 160 кВа — ТМ, ТМГ
  • Изоляторы на трансформатор 250 кВа — ТМ, ТМГ
  • Изоляторы на трансформатор 320 кВа — ТМ, ТМГ
  • Изоляторы на трансформатор 400 кВа — ТМ, ТМГ, ТМЗ, ТМФ
  • Изоляторы на трансформатор 630 кВа — ТМ, ТМГ, ТМЗ, ТМФ
  • Изоляторы на трансформатор 780 кВа — ТМ, ТМГ, ТМЗ, ТМФ
  • Изоляторы на трансформатор 1000 кВа — ТМ, ТМГ, ТМЗ, ТМФ
  • Изоляторы на трансформатор 1250 кВа — ТМ, ТМГ, ТМЗ, ТМФ
  • Изоляторы на трансформатор 1600 кВа — ТМ, ТМГ, ТМЗ, ТМФ
  • Изоляторы на трансформатор 2500 кВа — ТМ, ТМГ, ТМЗ, ТМФ

Конструкция изоляторов ИПТ:

По своей конструкции проходной изолятор представляет собой цилиндр из диэлектрического материала (фарфора). Производителем тщательно продумана конструкция каждого изолятора, потому данные изделия можно без опаски использовать в разных условиях.

Для предотвращения пробоев между металлическим фланцем и токопроводящим стержнем, в изделиях применяется внутренняя изоляция в виде:

— электрокерамики;
— электрокерамики в комбинации с воздухом;
— бумажно-бакелитовая изоляция;
— компаунд на основе термоактивных пластических смол;
— бумажно-масляная изоляция с обкладками из металла.

Вне зависимости от типа внутренней изоляции внешняя изолирующая оболочка выполняется из электротехнической керамики. Данный материал получают путем последовательного разнотемпературного обжига специальных глин. Фарфоровая оболочка предохраняет изолятор от неблагоприятного внешнего воздействия, влаги, осадков, пыли и существенных загрязнений. Если внутренней изоляцией являются масло или компаунд, фарфоровая оболочка служит емкостью для них.

Марка изолятора Номинальное напряжение Номинальный ток, А Вес, кг
Изолятор ИПТ-1/250.01 1 кВ 250 0,21
Изолятор ИПТВ-1/250.01 1 кВ 250 0,14
Изолятор ИПТ-1/400.01 1 кВ 400 0,42
Изолятор ИПТ-1/630.01 1 кВ 630 0,41
Изолятор ИПТВ-1/400-630.01 1 кВ 400-600 0,28
Изолятор ИПТ-1/1000.01 1 кВ 1000 0,7
Изолятор ИПТВ-1/1000.01 1 кВ 1000 0,45
Изолятор ИПТ-1/1600-2000.01 1 кВ 1600 1,1
Изолятор ИПТВ-1/1600-2000.01 1 кВ 1600-2000 0,51
Изолятор ИПТ-1/3150.01 1 кВ 3200 1.7
Изолятор ИПТВ-1/3150.01 1 кВ 3200 0,9
Изолятор ИПТ-6-10/250А.01 10 кВ 250 2,2
Изолятор ИПТ-10/250.Б01 10 кВ 250 3
Изолятор ИПТ-10/400.А01 10 кВ 400 3,5
Изолятор ИПТ-10/400.Б01 10 кВ 400 4,5
Изолятор ИПТ-10/630.А01 10 кВ 630 3,5
Изолятор ИПТ-10/630.Б01 10 кВ 630 4,5
Изолятор ИПТ-10/1000.А01 10 кВ 1000 5,5
Изолятор ИПТ-10/1000.Б01 10 кВ 1000 6
Изолятор ИПТ-10/3150.А01 10 кВ 3200 7
Изолятор ИПТ-10/3150.Б01 10 кВ 3200 9
Изолятор ИПТ-35/400.А01 35 кВ 400 14,7
Изолятор ИПТ-35/400.Б01 35 кВ 400 19,8
Изолятор ИПТ-35/630.А01 35 кВ 630 14,9
Изолятор ИПТ-35/630.Б01 35 кВ 630 19,7
Изолятор ИПТ-35/1000.А01 35 кВ 1000 14,5
Изолятор ИПТ-35/1000.Б01 35 кВ 1000 19,6
Изолятор ИПТ-35/3150.А01 35 кВ 3200 18,5
Изолятор ИПТ-35/3150.Б01 35 кВ 3200 25,3


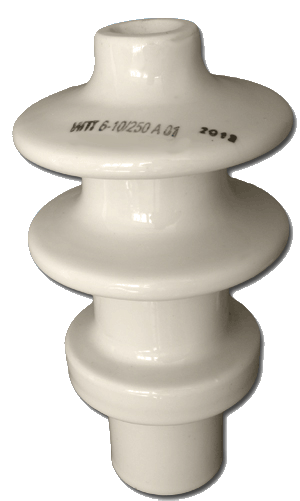

Изолятор на трансформатор

Структура условного обозначения:

Изолятор ИПТ( 1 )-2/3 — 4 — 5, где:

  • И — изолятор;
  • П — проходной;
  • Т — трансформаторный;
  • 1. «В» — втулка, «Ш» — шайба;
  • 2. номинальное напряжение, кВ;
  • 3. номинальный ток, А;
  • 4. исполнение по длине пути утечки (А — нормальное, Б — усиленное);
  • 5.  климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70 15543-70.

Изоляторы на трансформатор типа ИПТ и ИПТВ:

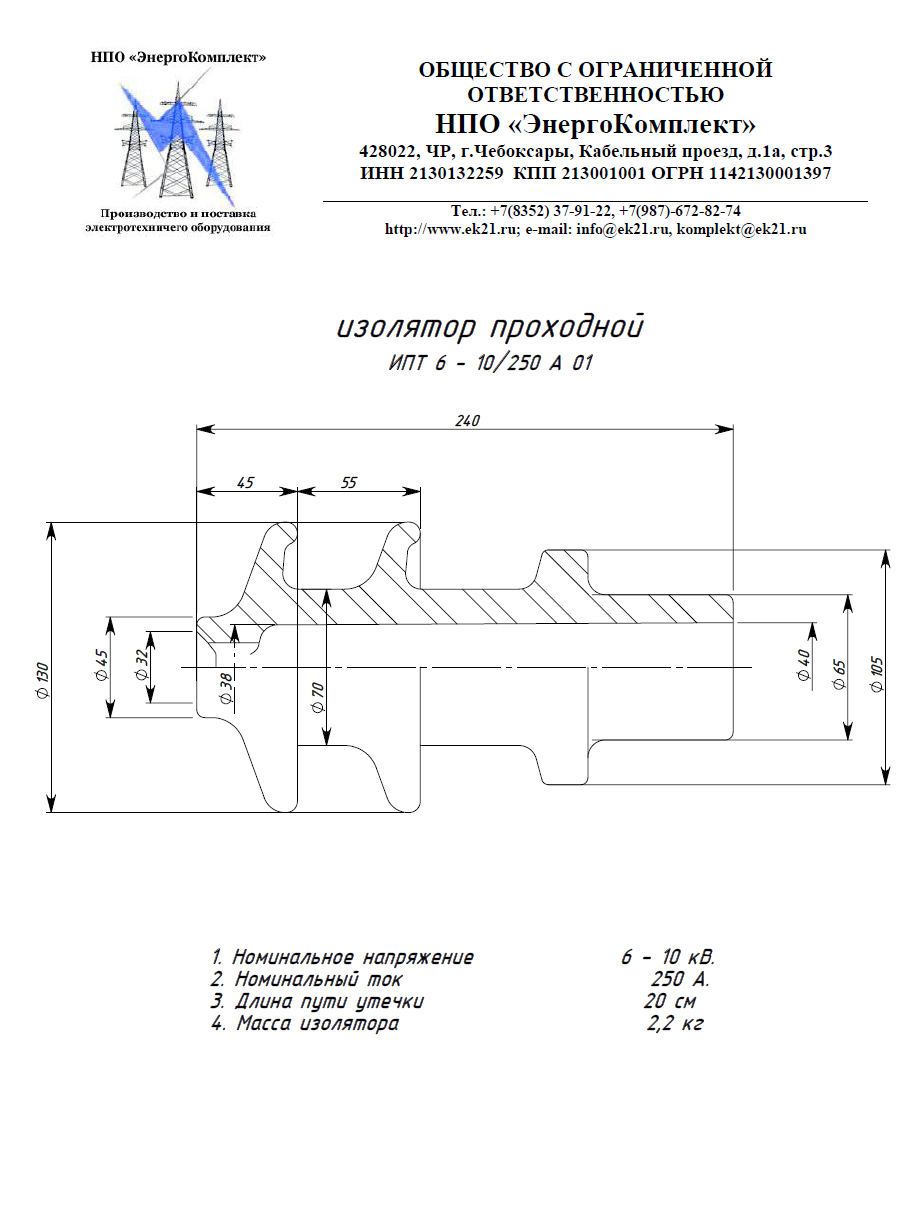

Изолятор для трансформаторных вводов ИПТ- 10/250А — чертеж;

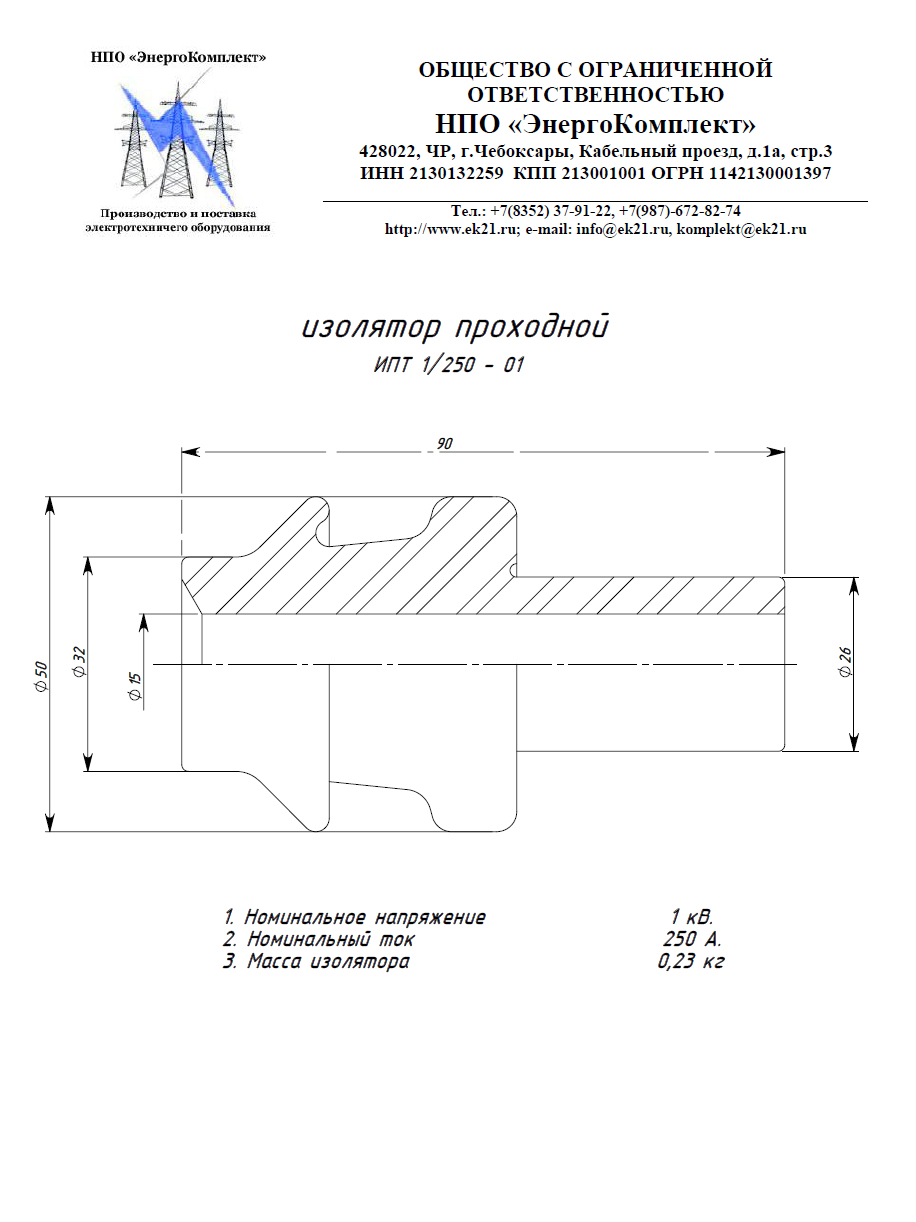

Изолятор для трансформаторных вводов ИПТ 1/250-01 — чертеж;
Изолятор для трансформаторных вводов ИПТВ 1/250-01;

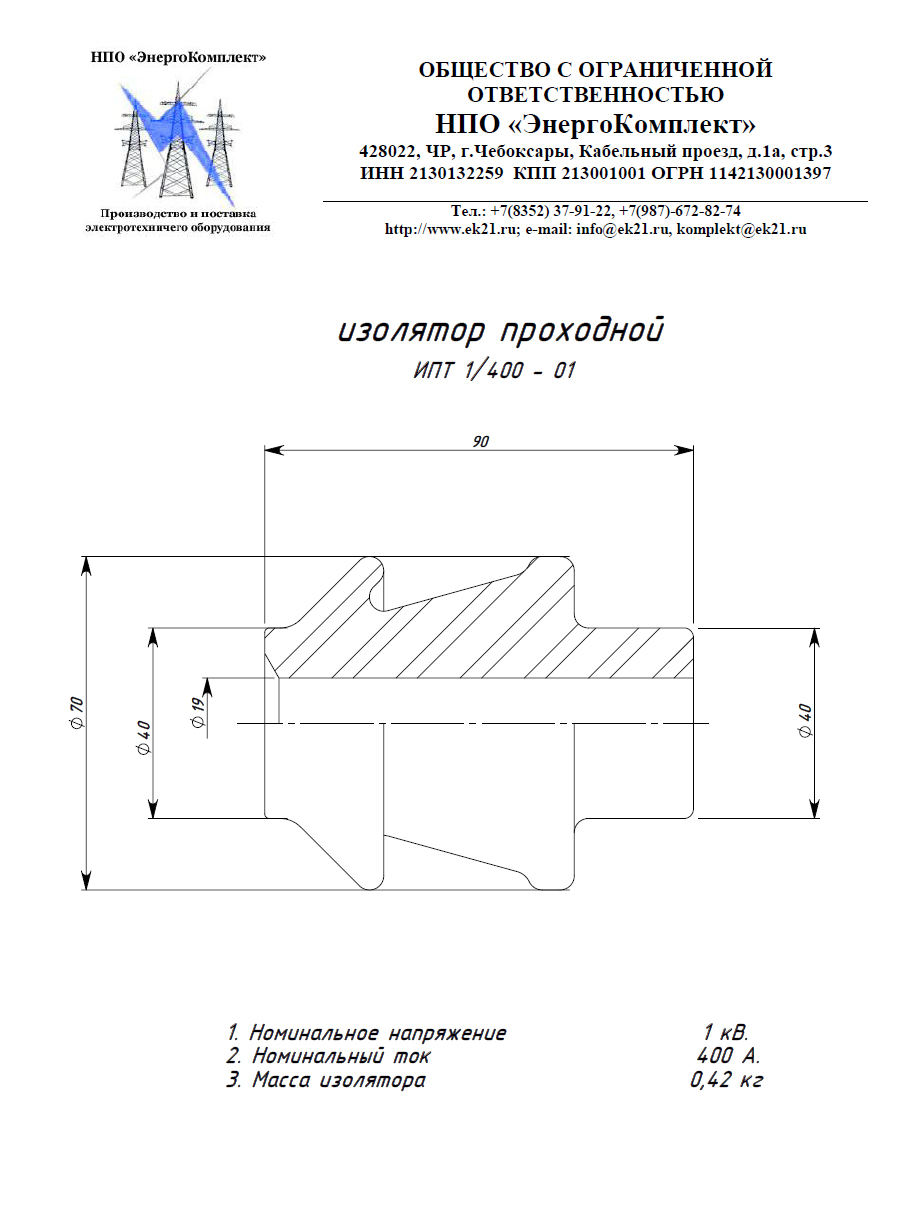

Изолятор для трансформаторных вводов ИПТ 1/400-01 — чертеж;

Изолятор для трансформаторных вводов ИПТ 1/630-01 — чертеж;
Изолятор для трансформаторных вводов ИПТВ 1/400-630.

Изолятор для трансформаторных вводов ИПТ 1/1000-01 — чертеж;
Изолятор для трансформаторных вводов ИПТВ 1/1000-01;

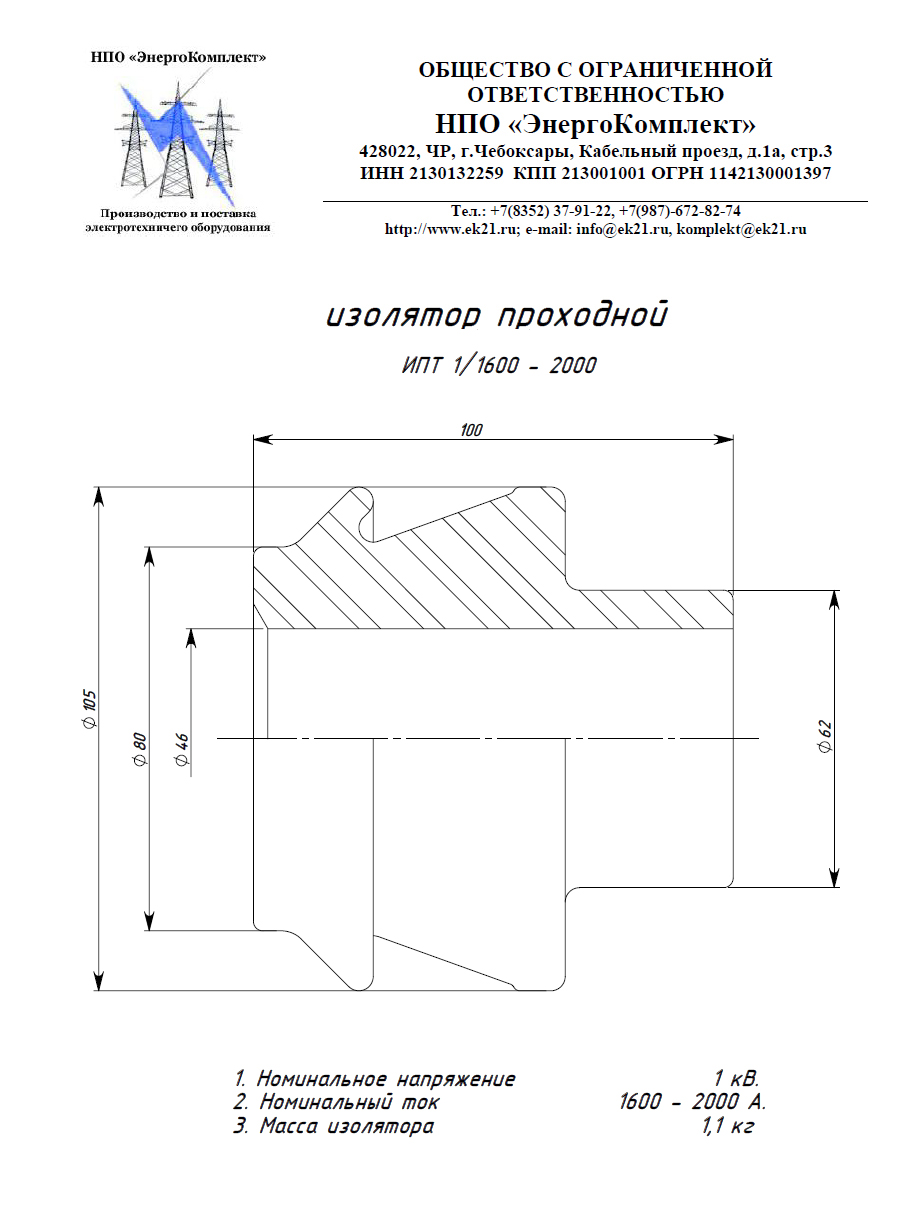

Изолятор для трансформаторных вводов ИПТ 1/1600-2000-01 — чертеж;
Изолятор для трансформаторных вводов ИПТВ 1/1600-2000-01;

Изолятор для трансформаторных вводов ИПТ 1/3150;
Изолятор для трансформаторных вводов ИПТВ 1/3150;



Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку проходных изоляторов ИПТ и ИПТВ для трансформаторных вводов в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

Изоляторы для трансформатора ТМ, ТМГ, ТМЗ, ТМФ Вы можете заказать:

  • по телефону: +7 (8352) 37-91-22;

  • отправив заявку на E-mail: EnergoKom21@mail.ru
