Подстанция столбовая КТП-С

Скачать опросный лист на КТП-С

Комплектные  трансформаторные подстанции столбового типа (КТПС)

Комплектная  трансформаторная подстанция столбовая (КТП-С) мощностью от 16 до 100 кВа — это подстанция наружной установки с одним трансформатором служит для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения сельскохозяйственных потребителей, отдельных населённых пунктов, небольших промышленных объектов и других потребителей.

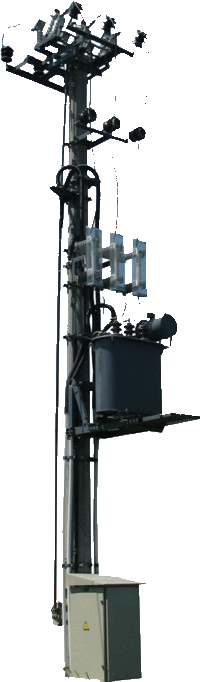

Комплектная  трансформаторная подстанция столбовая (КТП-С) мощностью от 16 до 100 кВа изготовляется в виде конструкции, содержащей низковольтный шкаф и платформу для установки силового трансформатора, а также кронштейнов для установки высоковольтных предохранителей, разрядников и разъединителя с приводом.

КТП-С подключается к линии электропередач (ЛЭП) 6-10 кВ через разъединитель наружной установки и приводом, который поставляется в комплекте и устанавливается на ближайшей опоре ЛЭП.

Структура условного обозначения комплектной  трансформаторной подстанции столбовой (КТП-С)

КТП-С-1/2-3-4, где:

  • 1  — мощность силового трансформатора от 25 до 250 кВа;
  • 2 — номинальное напряжение на стороне высокого напряжения ВН (6 или 10 кВ);
  • 3 — номинальное напряжение на стороне низкого напряжения НН (0,4 кВ);
  • 4 — климатическое исполнение и категория размещения (У1, УХЛ1).

Дополнительно в структуру условного обозначения комплектной  трансформаторной подстанции столбовой (КТП-С) вводится обозначение высоковольтного ввода и низковольтного вывода, например:

  • ВВ – воздушный высоковольтный ввод, воздушный низковольтный вывод;
  • ВК – воздушный высоковольтный ввод, кабельный низковольтный вывод.

Конструкция трансформаторной подстанции позволяет осуществлять транспортировку вместе с трансформатором.

Срок изготовления подстанции: от 7 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку нашей продукции товара в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
