Трансформаторная подстанция мачтовая КТП-М

Скачать опросный лист на КТП-М

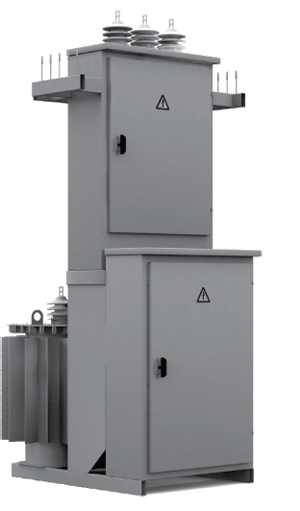

Комплектная трансформаторная подстанция наружной установки мачтового типа (КТПМ)

Комплектная трансформаторная подстанция мачтовая (КТП-М) мощностью от 25 до 250 кВа представляет собой однотрансформаторную подстанцию тупикового типа наружной установки и служит для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования её в электроэнергию напряжением 0,4 кВ и снабжения её потребителей.

Комплектные трансформаторные подстанции мачтовые (КТП-М) мощностью от 25 до 250 кВа оформляются в виде конструкции, содержащей высоковольтный шкаф ввода, низковольтный шкаф и платформу для установки трансформатора.

На крыше шкафа УВН устанавливаются проходные изоляторы, высоковольтные разрядники, а также штыревые высоковольтные изоляторы. В шкафу УВН расположен кронштейн для установки штыревых низковольтных изоляторов, к которым присоединяются провода линии 0,4 кВ.

Силовой масляный трансформатор устанавливается открыто и защищён от случайного прикосновения к токоведущим частям и атмосферных осадков кожухом. Для подключения к воздушным линиям 0,4 кВ в КТП-М провода прокладываются по наружным стенкам шкафа УВН и защищены коробом.

КТП-М подключается к линии электропередач (ЛЭП) 6-10 кВ через разъединитель наружной установки и приводом, который поставляется в комплекте и устанавливается на ближайшей опоре ЛЭП.

Структура условного обозначения комплектной трансформаторной подстанции мачтовой (КТП-М):

КТП-М-1/2-3-4, где:

  • 1  — мощность силового трансформатора от 25 до 250 кВа;
  • 2 — номинальное напряжение на стороне высокого напряжения ВН (6 или 10 кВ);
  • 3 — номинальное напряжение на стороне низкого напряжения НН (0,4 кВ);
  • 4 — климатическое исполнение и категория размещения (У1, УХЛ1).

Дополнительно в структуру условного обозначения комплектной трансформаторной подстанции мачтовой (КТП-М) вводится обозначение высоковольтного ввода и низковольтного вывода, например:

  • ВВ – воздушный высоковольтный ввод, воздушный низковольтный вывод;
  • ВК – воздушный высоковольтный ввод, кабельный низковольтный вывод.

Конструкция трансформаторной подстанции позволяет осуществлять транспортировку вместе с трансформатором.

Срок изготовления подстанции: от 10 рабочих дней.



Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку нашей продукции товара в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
