Сухие трансформаторы

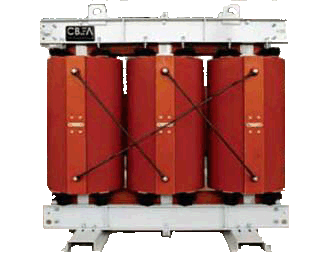

Сухие силовые трансформаторы

Наше предприятие на выгодных для Вас условиях, в кратчайшие сроки готово осуществить поставку силовых трансформаторов по минимальным ценам!

Сухие силовые трансформаторы.  Трансформаторы силовые сухие серии ТС(З)ГЛ с обмотками литой изоляцией — силовые понижающие трехфазные двухобмоточные общего назначения мощностью от 100 до 2500 кВА напряжением до 10кВ. Основной изолирующей средой в сухих силовых трансформаторах является атмосферный воздух, который выполняет функцию охлаждения трансформатора. Сухие трансформаторы используются во многих сферах промышленности и сельского хозяйства.

Главным достоинством является:

  • пожарная безопасность , взрывобезопасность, экологическая чистота;
  • пониженный уровень шума;
  • работа в сетях, подверженных грозовому и коммутационным перенапряжением, а также высокая устойчивость токам короткого замыкания;
  • высокая стойкость к перегрузкам.

Предназначены для установки в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности и экологической чистоты.

Основные схемы и группы соединения обмоток ВН/НН:

  • У/Ун-0;
  • Д/Ун-11.

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Структура условного обозначения:

ТСЗГЛ-1/2 -3 (4)

  • ТС – трансформатор трехфазный, сухой;
  • ГЛ – литая эпоксидная изоляция обмоток;
  • З – охлаждение естественное воздушное при защищенном исполнении;
  • 1 – номинальная мощность,от 100 до 2500 кВА;
  • 2 — класс напряжения обмотки ВН;
  • 3 — класс напряжения обмотки НН;
  • 4 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации:

  • Температура окружающего среды: от -25ºС до +40ºС;
  • Относительная влажность воздуха – не болеем 80% при температуре +25 °С;
  • Высота установки над уровнем моря – не более 1000м;
  • Окружающая среда – невзрывоопасная, не содержащая пыли, проводящей ток.

Конструкция сухих трансформаторов:

Магнитопровод изготавливается из высококачественной электротехнической стали. Специальная порезка и методы сборки с применением бандажей, стяжных шпилек и специальных клеевых растворов обеспечивают низкие потери холостого хода и уровень шума. Для защиты от коррозии применяются кремний и органические краски.

Обмотки НН изготавливаются из медной фольги.

Обмотки ВН изготавливаются как катушечные, так и слоевые, в зависимости от мощности и напряжения. Высокая технология заливки под глубоким вакуумом, запечки в электротехнических печах по специальной температурной программе гарантирует стабильное качество обмоток, высокую устойчивость к токам короткого замыкания.

Кожух изготавливается по требованию Заказчика со следующими возможностями

  • подключением силовых кабелей ;
  • с шинными выводами ВН и НН на  сторону трансформатора (левый, правый);
  • с выводами шин ВН и НН через крышку трансформатора.

Защитные оболочки обеспечивают доступ к трансформатору через съемные панели на длинной стороне трансформатора.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку нашей продукции товара в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

По всем интересующим Вас вопросам обращайтесь:

  • по телефону: +7 (8352) 37-91-22;

  • отправив заявку на e-mail: komplekt@ek21.ru
