Переключатель ПТРЛ трансформатора

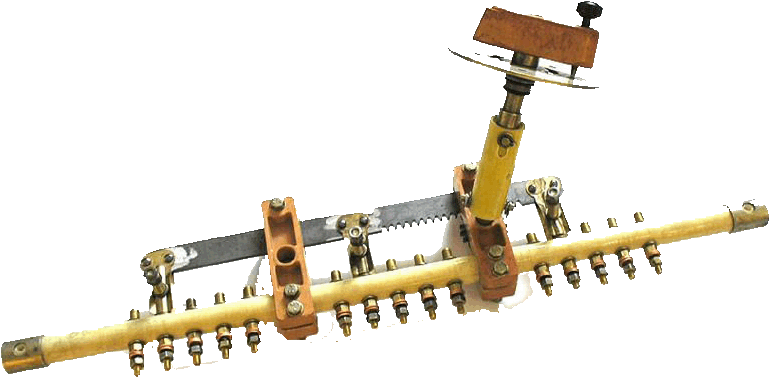

Переключатель ПТРЛ

НПО «ЭнергоКомплект» производит Переключатели ПТРЛ для силовых трансформаторов ТМ, ТМГ, ТМЗ, ТМВМ, ТМФ и др. мощностью от 25 до 1600 кВА.

Переключатели ПТРЛ (переключатель трехфазный реечный) предназначаются для трансформаторов мощностью 25…1600 кВА, служат для переключения напряжения трансформаторов (при отключенной нагрузке — ПБВ).

Переключатели ПТРЛ производятся двух конструкций: переключатель со смещенным валом к центру переключателя, и переключатель с валом расположенным с края переключателя, что обеспечивает отсутствие электрического напряжения на валу, следовательно исключает необходимость применения переходной бакелитовой трубки и исключает люфты.

Материалы применяющиеся для производства переключателей:
— токоведущие контакты — латунь осветленая;

Изоляционные материалы:
— гетинакс;
— стеклотекстолиты и стеклопластики маслостойких марок.

Переключатели изготавливаются пяти-контактные (на одну фазу), для применения при схеме соединения обмоток в «Звезду» и шести-контактные (на одну фазу), для применения в большей части при схеме соединения обмоток в «Треугольник», и в некоторых случаях при схеме соединения обмоток в «Звезду».

Также переключатели изготавливаются трех-контактные (на одну фазу), для применения в трансформаторах специального назначения с трехступенчатым регулированием нагрузки (пример: бетонообогревающие трансформаторы).



Переключатели применяются на трансформаторы в зависимости от максимального тока нагрузки:

ЦЕНА на переключатель ПТРЛ для ремонта трансформатора:

Переключатель ПТРЛ-5-25А (звезда) для ТМ(Г) — 63-250 кВА. (580 х 610 мм.);

Переключатель ПТРЛ-5-63А (звезда) для ТМ(Г) — 25-250 кВА. (357 х 588 мм.);

Переключатель ПТРЛ-5-63А с валом, смещенным к центру переключателя для ТМ(Г) — 25-250 кВА. (490 х 520 мм.);

Переключатель ПТРЛ-6-63А (треугольник) для ТМ(Г) — 25-250 кВА. (357 х  588 мм.);

Переключатель ПТРЛ-5-80А (звезда) для ТМ(Г) — 400-630 кВА. (366 х 571 мм.);

Переключатель ПТРЛ-6-80А (треугольник) для ТМ(Г) — 400-630 кВА. (366 х 582 мм.);

Переключатель ПТРЛ-5-160А (звезда) для ТМ(Г) — 1000-1600 кВА. (265 х 645 мм.);

Переключатель ПТРЛ-6-160А (треугольник) для ТМ(Г) — 1000-1600 кВА. (265 х 695 мм.);

Срок поставки переключателей ПТРЛ: от 7 рабочих дней.


Переключатель ПБВ

Переключатель ПБВ состоит из избирателя (переключателя ответвлений) и привода.

1) Переключатель ПБВ трансформаторов общего назначения выполняется с ручным приводом, выполненном в виде рукоятки, выведенной, как правило, на крышку трансформатора. Для осуществления переключения необходимо полное отключение трансформатора.
2) Переключатель ПБВ для трансформаторов промышленных электроустановок снабжается электрическим приводом с дистанционным управлением.

Переключение без возбуждения (ПБВ) — при отключении всех обмоток от сети, т.е. с прекращением электроснабже­ния всех потребителей, питаемых от данного трансформатора.

Переключающие устройства типа ПБВ повреждаются в основном из-за появления недопустимого перегрева контактной части устройства. Такой перегрев сопровождается интенсивным старением трансформаторного масла вначале вблизи контакта, а затем приводит к постепенному ухудшению всего объема масла трансформатора. Как следствие, повреждается обмотка в зоне регулировочных витков. Как правило, при этом срабатывание газовой защиты выводит трансформа­тор из работы. Рекомендовано периодически производить прокрутку таких устройств. При прокрутке удаляется ок­сидная пленка, появляющаяся на контактах во время работы трансформатора, которая значительно увеличивает переходное сопротивление.

Нарушение регулировки переключающего устройства приводит к отсутствию контакта, а термическое воздействие на контакты при коротких замыканиях вызывает оплавление контактной поверхности переключателя напряжения трансформатора.
При таких неисправностях переключающее устройство трансформатора необходимо заменить.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку переключателя ПТРЛ в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

По всем интересующим Вас вопросам обращайтесь:

  • по телефону: +7 (8352) 37-91-22;

  • отправив заявку на E-mail: Energokom21@mail.ru
