Шпильки ввода трансформатора

шпильки на трансформатор

Производство ШПИЛЕК ввода НН и ШПИЛЕК ввода ВН на силовые трансформаторы всех типов (ТМ, ТМГ, ТМЗ, ТМФ и д.р.)

Шпильки (стержни) вводов  для трансформаторов предназначаются для создания электрического соединения отводов и шин трансформатора с наружными силовыми кабелями и шинами электрической сети.

Шпильки вводов изготавливаются и поставляются как в сборе, так и отдельными комплектующими.

Вы можете приобрести шпильки ввода в комплекте с изоляторами на трансформатор и уплотнительными прокладками

Шпильки (стержни) на силовые трансформаторы изготовляются из меди или латуни. Замена шпилек на силовых трансформаторах производится в случае повреждения резьбовой части, а также в случае их сгорания и иных повреждениях, исключающих возможность их использования.

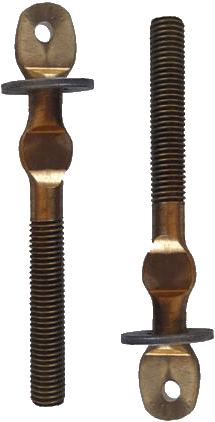

Шпилька ввода ВН

При подозрении на перегрев шпильки ввода трансформатора необходимо произвести замеры температуры с помощью пирометра (пример: фаза «А»-30°С, фаза «В»-27°С, «С»-95°С).
Признак перегрева (горение) шпильки (стержня) ввода — это темный её цвет по сравнению с остальными шпильками ввода трансформатора.

Перегрев шпильки ввода может вызвать:



При замене фазных или нулевой шпилки ввода трансформатора со стороны НН необходимо произвести замену маслобензостойкой прокладки по периметру бака.

Помимо шпилек (стержня) ввода, у нас по минимальной цене можно приобрести любую дополнительную комплектацию и запчасти к трансформаторам.

ШПИЛЬКИ ВВОДА — комплектность на силовой трансформатор (старый ГОСТ):

Мощность трансформатора

Шпилька

ВН М12х1,75

Шпилька

НН М12х1,75

Шпилька

НН М16х2,0

Шпилька

НН М20х2,5

Шпилька

НН М27х1,5

Шпилька

НН М33х2,0

25 — 160 кВА

3

4

250 кВА

3

1

3

400 кВА

3

1

3

630 кВА

3

1

           —

3

1000 кВА

3

1

3

Комплект шпилек на трансформатор включает в себя 3 фазные шпильки ввода (М12х1,75) — по высокой стороне (ВН) трансформатора , 3 фазные шпильки ввода по низкой стороне (НН) трансформатора, и одна нулевая (ОН) шпилька ввода трансформатора.

По желанию заказчика мы можем изготовить шпильки для любых типов трансформаторов, мощности от 25 до 2500 кВа. Для  этого потребуется в заявке с указать диаметр шпильки и шага резьбы.

ЦЕНА на шпильки ввода трансформатора

В наличии шпильки (стержни) ввода :

  • шпильки на ВН трансформатора ТМ, ТМГ, ТМЗ, ТМФ 25-2500 кВа — М12х1,75 (диаметр и шаг резьбы)
  • шпильки на НН трансформатора ТМ, ТМГ, ТМЗ, ТМФ 25-160 кВа — М12х1,75 (диаметр и шаг резьбы)
  • шпильки на НН трансформатора ТМ, ТМГ, ТМЗ, ТМФ 250 кВа — М16х2 (диаметр и шаг резьбы)
  • шпильки на НН трансформатора ТМ, ТМГ, ТМЗ, ТМФ 400 кВа — М20х2,5 (диаметр  и шаг резьбы)
  • шпильки на НН трансформатора ТМ, ТМГ, ТМЗ, ТМФ 630 кВа — М27х1,5 (диаметр  и шаг резьбы)
  • шпильки на НН трансформатора ТМ, ТМГ, ТМЗ, ТМФ 1000 кВа — М33х2 (диаметр  и шаг резьбы)
  • шпильки на НН трансформатора ТМ, ТМГ, ТМЗ, ТМФ 1600 кВа — М42х3 (диаметр  и шаг резьбы)
  • шпильки на НН трансформатора ТМ, ТМГ, ТМЗ, ТМФ 2500 кВа — М48х3 (диаметр и шаг резьбы)



Технические характеристики шпилек ввода:

Мощность трансформатора, кВА

Длина шпильки,мм

Диаметр и шаг резьбы

 Шпилька НН 25 — 160 кВА

185

М12х1,75

 Шпилька НН 250 кВА

220

М16х2,0

 Шпилька НН 400 кВА

220

М20х2,5(1,5)

 Шпилька НН 630 кВА

275

М27х1,5

 Шпилька НН 1000 кВА

345

М33х2,0

 Шпилька ВН 25-1600 кВА

126

М12х1,75

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку шпилек ввода трансформатора в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

Шпилька трансформатора
По всем интересующим Вас вопросам обращайтесь:

  • по телефону: +7 (8352) 37-91-22;

  • отправив заявку на E-mail: Energokom21@mail.ru
