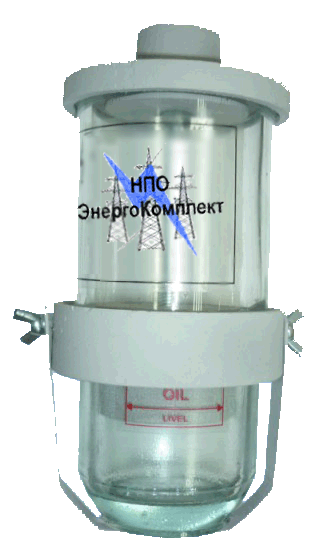

Воздухоосушитель ВС на трансформатор

Воздухоосушитель

Воздухоосушитель состоит из крепежного резьбового соединения, силикагелевого патрона с поглощающим и индикаторным силикагелем, масляного гидрозатвора.

Воздухоосушители ВС и ФВ

  • Воздухоосушители типа ВС-1 для трансформаторов тока, напряжения, типа НФЗМ, НКФ и др., силовых трансформаторов типа ТМ, ТФМ и др.
  • Воздухоосушители типа ВС-3 для высоковольтных вводов, реакторов и др.
  • Воздухоосушители типа ВС-4 для высоковольтных вводов, реакторов и др.
  • Воздухоосушители типа ВС-5 для негерметичных трансформаторов, резервуаров
  • Воздухоосушители типа ВС-6 для силовых негерметичных трансформаторов, трансформаторов TON b, емкостей
  • Воздухоосушители типа ФВ для резервуаров на открытых складах масла



Принцип работы: В результате изменения температуры масла в трансформаторе и температуры окружающей среды происходит вентиляция негерметичного трансформатора через дыхательную трубку, расположенную на верхней крышке трансформатора. На конце дыхательной трубки, при помощи резьбового соединения, закрепляется воздухоосушитель. Воздух, «вдыхаемый» трансформатором, проходит через масляный гидрозатвор, где очищается от пыли и мелких частиц, далее воздух проходит через силикагелевый патрон, где силикагель впитывает влагу, содержащуюся в воздухе, осушая его, после этого воздух попадает непосредственно в трансформатор. Индикаторный силикагель в патроне цветом показывает уровень насыщения силикагеля влагой.

Особенности конструкции: Воздухоосушитель выполнен разборным, что позволяет при изменении цвета индикаторного силикагеля (ярко-синий – сухой, бледно-голубой, прозрачный – влажный) или загрязнении масла в гидрозатворе заменить силикагель на сухой, а масло – на чистое.

Преимущества: Воздухоосушитель, осушая и очищая воздух, поступающий в трансформатор, предотвращает насыщение трансформаторного масла водой и примесями, продлевая тем самым срок службы трансформатора, срок очистки и замены масла в нем. Воздухоосушитель также можно устанавливать на негерметичные трансформаторы других типов, в том числе импортные, в случае, если резьбовое соединение на дыхательной трубке трансформатора не соответствует резьбовому соединению на воздухоосушителе, мы готовы изготовить переходники крепления.

Предназначены для осушения воздуха, контактирующего с трансформаторным маслом в трансформаторах, очистки его от пыли и мелких частиц. Используются в негерметичных трансформаторах типа и ТФЗМ, НКФ, ТФН, а также для высоковольтных негерметичных вводов типа БМВ т.п.

Для выбора типа воздухоосушителя ознакомитесь с таблицей:

ТИП

Силикагель, дм3

Масло, м3

Производительность по воздуху, до дм3/сек

ВС-1-1

ВС-3-1

0,15

1

0,22

ВС-4

0,27

2

0,22

ВС-1-2

ВС-3-2

0,34

3

0,22

ВС-1-3

ВС-3-3

0,48

5

0,22

ВС-5-1,5

ВС-6-1,5

3,4

9

0,5

ВС-5-2,5

ВС-6-2,5

6,7

22

0,5

ВС-5-5

ВС-6-5

11,6

33

0,5

ФВ-2М

22,2

50

1

ФВ-75М

44,4

100

2

Помимо воздухоосушителей, у нас по минимальной цене можно приобрести любую дополнительную комплектацию и запчасти к трансформаторам.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку воздухоосушителей для трансформатора в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
