Подстанция трансформаторная 2КТП

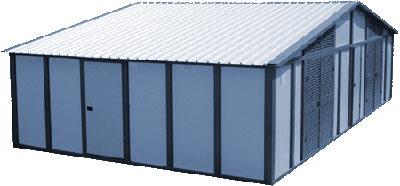

Комплектные двухтрансформаторные подстанции тупикового и проходного типа наружной установки  (2КТПНУ)Скачать опросный лист на 2КТП

Комплектная двухтрансформаторная подстанция тупикового и проходного типа наружной установки (2КТП) мощностью от 25 до 2500 кВа с кабельными, воздушными вводами и  кабельными, воздушными выводами предназначена для приема электроэнергии переменного трёхфазного тока промышленной частоты напряжением 6 или 10 кВ, преобразования и распределения его напряжением 0,4 кВ, частотой 50 Гц.

Структура условного обозначения комплектной двухтрансформаторной подстанции (2КТП):

2КТП-1-2-3-4/5-6-7, где:

  1. — тип исполнения (тупиковый(Т) или проходной(П));
  2.  — характеристики ввода («В» — воздух, «К» — кабель);
  3.  — характеристики вывода («В» — воздух, «К» — кабель);
  4. — мощность силовых трансформаторов от 25 до 2500 кВа;
  5.  — номинальное напряжение на стороне высокого напряжения ВН (6 или 10 кВ);
  6.  — номинальное напряжение на стороне низкого напряжения НН (0,4 кВ);
  7.  — климатическое исполнение и категория размещения (У1, УХЛ1).

Комплектные двухтрансформаторные подстанции тупикового и проходного типа наружной установки (2КТП) пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра до 15 м/с, а при отсутствии гололеда до 36 м/с.

Окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, раз­рушающих металлы, изоляцию и покрытия подстанции.

Вид климатического исполнения:

  • У1 — по ГОСТ 15150-69;
  • УХЛ1 — по ГОСТ 15150-69.

Поставка комплектной двухтрансформаторной подстанции тупикового и проходного типа наружной установки (2КТП) осуществляется поштучно. В комплект поставки входит:

  • 2КТПНУ киоскового типа (или типа «сэндвич»);
  • запасные части и принадлежности согласно спецификации на заказ;
  • эксплуатационные документы в одном экземпляре.

В объем эксплуатационных документов должны входить:

  • паспорт на комплектную двухтрансформаторную подстанцию (2КТП);
  • на комплект камер КСО;
  • на комплект панелей ЩО, входящих в заказ;
  • техническое описание и инструкция по эксплуатации 2КТП;
  • технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;
  • протоколы испытаний 2КТПНУ.

Конструкция комплектной двухтрансформаторной подстанции тупикового и проходного типа наружной установки (2КТП) позволяет осуществлять транспортировку подстанции по модулям как вместе с трансформатором, так и без них и предусматривает свободную замену одного трансформатора на другой. Отсеки силовых трансформаторов оборудован дверями с обоих сторон для удобства работ по замене и обслуживания трансформатора.

Сведения, необходимые для заказа:

Основным документом, который необходим для правильного оформления заказа, является опросный лист, в котором указываются данные по комплектной двухтрансформаторной подстанции тупикового или проходного типа наружной установки (2КТП).

Опросный лист составляется заказчиком или проектной организацией и согласовывается с изготовителем.

В опросном листе указываются следующие данные:

Данные по оборудованию, входящему в состав поставки 2КТП:

  •  шинный мост, его тип, место установки (если тип подстанции – 2КТП);
  • особенности расположения и маркировки сборных шин;
  • установка концевых выключателей положения разъединителей и блокировочных замков;
  • другие сведения, необходимые для правильного выполнения заказа.

По каждой камере, входящей в состав УВН, РУНН:

  • номер схемы исполнения главных цепей;
  • номер камеры в РУ;
  • назначение камеры;
  • номинальный ток камеры;
  • количество и тип ограничителей перенапряжения;
  • ток плавкой вставки высоковольтного предохранителя;
  • марка, сечение и количество подходящих кабелей;
  • номинальное напряжение камер (6 или 10 кВ);
  • номинальный ток сборных шин РУ.

По общей схеме комплектной двухтрансформаторной подстанции (2КТП):

  • тип и мощности силовых трансформаторов;
  • напряжение силовых трансформаторов;
  • установка подстанции;
  • вид линейных присоединений;
  • тип счётчика;
  • тип трансформатора тока;
  • тип трансформатора напряжения;
  • обозначение подстанции;
  • количество подстанций;
  • схема исполнения главных цепей;
  • марка, сечение и количество подходящих кабелей.

Срок изготовления подстанции: от 20 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку нашей продукции товара в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
