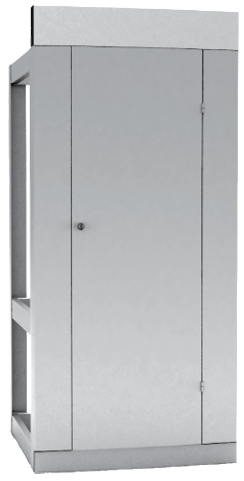

Панель распределительная серии ЩО-70 Скачать опросный лист на панели серии ЩО-70

Панели распределительных щитов серии ЩО-70 предназначены для комплектования распределительных устройств напряжением 380/220 В трёхфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

На панелях предусмотрены как кабельные, так и шинные вводы. Щиты, скомплектованные из панелей ЩО-70, являются щитами одностороннего обслуживания и устанавливаются в помещениях с температурой окружающей среды от минус 40°С до плюс 35°С. Климатическое исполнение и категория размещения панели ЩО-70 по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Структура условного обозначения:

Панель ЩО-70 — 1 — 2 — 3, где:

  • 1. Вариант высоты модели;
  • 2. Условный номер схемы;
  • 3. Вид климатического исполнения.

Габаритные и установочные размеры:

  • высота панелей:
    • вариант 1 — 2000 мм;
    • вариант 2 — 2200 мм.
  • ширина панелей по фасаду:
    • 300;
    • 600;
    • 800;
    • 1000.

Панели ЩО-70 подразделяются на:

Панели ЩО-70 вводные. На панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром, а также может быть установлен трансформатор тока на нулевом выводе от силового трансформатора для защиты от замыканий на землю. Вводы осуществляются рубильниками, автоматическими выключателями;

Для панелей с автоматическими выключателями используются выключатели ВА53, ВА55, Э25С. Между автоматическими выключателями и сборными шинами установлены однополюсные разъединители, управляемые штангой. Трансформаторы тока в этих панелях для удобства обслуживания расположены между выключателем и разъединителем. Между вводом и автоматическим выключателем разъединителей нет, так как при ремонте выключателя силовой трансформатор может быть отключен со стороны высшего напряжения. Панели с рубильниками комплектуются рубильниками на 600 А с предохранителями и на 1000 А — без предохранителей.

Панели предусматривают кабельные и шинные вводы. Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.

Панели ЩО-70 линейные. Комплектуются рубильниками с предохранителями, автоматическими выключателями ВА51, ВА53, ВА55 и АЕ2050. Аппараты, применяемые в панелях, переднего присоединения. Благодаря наличию между выключателем и сборными шинами разъединителей с пополюсным отключениемштангой возможны безопасный осмотр панели, ремонт и защита выключателей. Панели с выключателямимогут быть изготовлены также без разъединителей

Панели ЩО-70 секционные. Предназначены для секционирования вводов в тех случаях, когда каждая из секций нормально получает питание от отдельного трансформатора или ввода. С помощью этих панелей комплектуются распределительные устройства двухтрансформаторных подстанций.

Секционные панели могут быть выполнены на рубильниках, автоматических выключателях. На рубильниках выполняются панели на токи 600 и 1000 А. Управление рубильниками секционных панелей осуществляется центральным рычажным приводом с фасадной стороны панели. На автоматических выключателях выполняются панели на 400, 1000 и 1500 А. В секционных панелях с автоматическими выключателями установлены разъединители с обеих сторон выключателя.

Панели ЩО-70 вводно-линейные. На панелях установлена аппаратура ввода, распределения электроэнергии аппаратура защиты, измерительные приборы. На вводе установлены рубильники на 600 А с предохранителями или на 1000 А без предохранителей. На отходящих линиях установлены рубильники с предохранителями на 100, 250 и 400 А.

Панели ЩО-70 вводно-секционные.На панели установлена аппаратура вводов и их секционирования. В качестве вводных аппаратов используются рубильники на 600 А с предохранителями или на 1000 А без предохранителей, в качестве секционного аппарата — рубильник на токи 400 и 600 А.

Панели  ЩО-70 с аппаратурой АВР. Предназначены для двухтрансформаторных подстанций, в которых необходимо предусмотреть автоматическое включение резерва. Устанавливать их рекомендуется между вводной и секционной панелями распределительного устройства.

Панели ЩО-70 диспетчерского управления уличным освещением. Укомплектованы аппаратурой управления и защиты линий уличного освещения. Устанавливать их рекомендуется крайними в ряд распределительного устройства и подавать на них питание от ближайшей панели.

Панели ЩО-70 для приводов к разъединителям. Установленным на стене, укомплектованы вольтметром и тремя амперметрами, шкалы которых должны быть оговорены в опросном листе. В панели можно устанавливать приводы ПР-10 и ПР-3, которые заказываются вместе с разъединителем и в комплект поставки панели не входят.

Панели ЩО-70 торцевые. Служат для закрытия распределительного щита с торцов.

 В комплект поставки входит:

  • панели ЩО-70 с аппаратурой и приборами главных цепей в соответствии с заказом;
  • шинные мосты (если оговорены в заказе);
  • запасные части и принадлежности согласно спецификации на заказ;
  • эксплуатационные документы в одном экземпляре.

В объем эксплуатационных документов должны входить:

  • паспорт на панель ЩО-70 или на комплект панелей ЩО-70, входящих в заказ;
  • техническое описание и инструкция по эксплуатации панелей ЩО-70;
  • технические описания и инструкции по эксплуатации и паспорта на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов в комплекте с изделиями.

Тип исполнения панелей ЩО-70 определяется конкретной схемой главной цепи и номинальными параметрами встраиваемых аппаратов.

Сведения, необходимые для заказа:

Основным документом, который необходим для правильного оформления заказа, является опросный лист, в котором указываются данные по каждой панели. Опросный лист заполняется заказчиком (проектной организацией) и согласовывается с изготовителем.

В опросном листе указываются следующие данные:

По каждой панели, входящей в состав заказа:

  • номер схемы исполнения главных цепей;
  • назначение панели;
  • номинальный ток панели;
  • марка, сечение и количество подходящих кабелей;
  • другие сведения, необходимые для правильного выполнения заказа.

Заказ принимается к исполнению только после согласования с предприятием-изготовителем опросного листа с учётом всех возможных изменений и дополнений.

Все вопросы, связанные с изготовлением панелей с нетиповыми решениями (схем, компоновочных решений и т. д.), должны быть оговорены в отдельном документе и согласованы с изготовителем

Срок изготовления панелей: от 10 рабочих дней.

Научно-Производственное Объединение «ЭнергоКомплект» также поможет осуществить доставку  нашей продукции товара в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.

По всем интересующим Вас вопросам обращайтесь:

  • по телефону: +7 (8352) 37-91-22;

  • отправив заявку на e-mail: komplekt@ek21.ru
