Трансформатор ТМ, ТМГ мощностью 250 кВа

Трансформатор ТМГ 250 кВА

Трехфазные масляные трансформаторы 250 кВА, с переключением ответвлений безвозбуждения предназначены для передачи и распределения электроэнергии переменного тока частотой 50 Гц в электросетях напряжением 6, 10, 20, 27.5, 35 кВ в условиях наружной или внутренней установки с умеренным климатом. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.



Типы трехфазных распределительных трансформаторов:

  • Трансформатор ТМ-250/10 кВА – негерметичные с расширительным баком;
  • Трансформатор ТМ-250/6 кВА – негерметичные с расширительным баком;
  • Трансформатор ТМГ-250/10 кВА – герметичные.
  • Трансформатор ТМГ-250/6 кВА – герметичные.

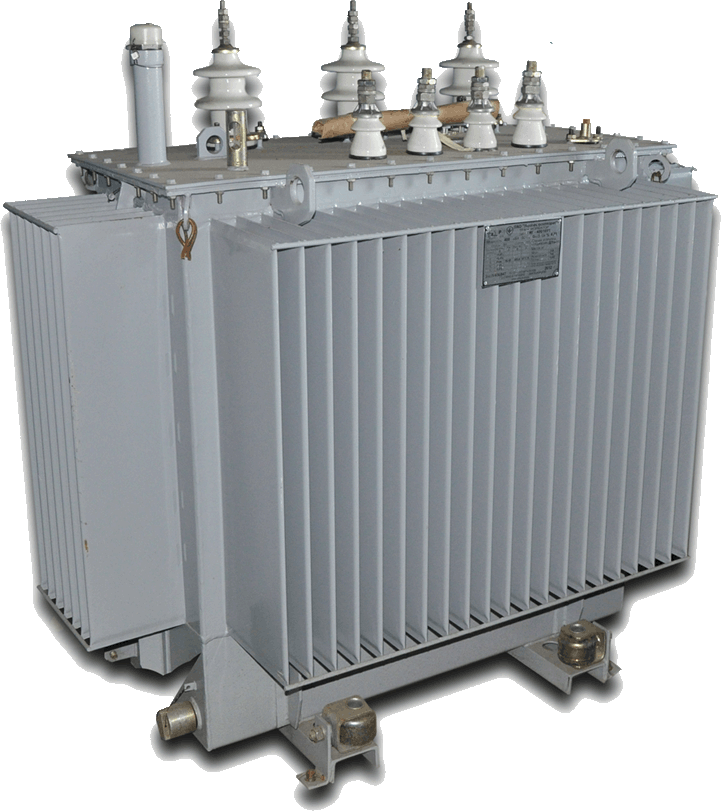

    Трансформатор типа ТМГ 250 кВА
    схема трансформатора ТМГ 250 кВА
    1 — высоковольтные вводы,
    2 — низковольтные вводы,
    3 — табличка,
    4 — переключатель,
    5 — место заземления,
    6 — перепускной клапан,
    7 — сливной патрубок,
    8 — транспортировочная пластина с отверстием,
    9 — заливная горловина,
    10 — ролик,
    11 — термометр,
    12 — указатель уровня масла.

Силовой трансформатор ТМ 250 отличается от трансформатора ТМГ 250 тем, что имеет расширительный бак. Вследствие изменения объема масла при температурных изменениях, излишнее масло поступает в расширительный бак, а в случае, если температура падает, то необходимое масло поступает с расширительного бака. В расширительный бак, как правило устанавливают воздухоосушитель с отстойником, который заполняется силикагелем. Расширительный бак силового трансформатора ТМ 400 имеет в том числе маслоуказатель, благодаря которому возможно осуществлять контроль за уровнем масла, тем самым можно при осуществлении планово-предупредительных работ осуществить контроль за состоянием маслобензостойких прокладок и корпуса, которые могут в процессе эксплуатации дать течь.

схема трансформатора ТМГ 250 кВА

    Трансформатор типа ТМ 250 кВА

    1 — высоковольтные вводы,
    2 — низковольтные вводы,
    3 — переключатель,
    4 — табличка,
    5 — место для заземления,
    6 — транспортировочная
    пластина с отверстием,
    7 — заливная горловина,
    8 — сливной патрубок,
    9 — термометр,
    10 — указатель уровня масла,
    11 — осушитель,
    12 — реле газовое.


Схемы соединения обмоток силовых трансформаторов ТМГ 250, ТМ 250: звезда/звезда — нулевая группа (У/Ун-0), треугольник/звезда — одиннадцатая группа (Д/Ун-11), звезда/зигзаг — одиннадцатая группа У/Zн-11.

Перед отгрузкой электротехническое оборудование проверяется, испытывается и полностью готово к эксплуатации
В комплекте поставляются: паспорт и протокол испытаний

Номинальная мощность, кВА 250
Номинальное напряжение на стороне ВН, кВ 10, 6
Номинальное напряжение на стороне НН, кВ 0,4
Схема соединения У/Ун-0 (звезда-звезда), Д/Ун-11 (треугольник-звезда), У/Zн-11 (звезда-зигзаг)
Климатическое исполнение и категория размещения У1, УХЛ1
Материал обмоток Алюминий (алюминиевый), медь (медный)
Допустимая температура эксплуатации от -45 до +40 °С (У1), от -60 до +40 °С (УХЛ1)
Нормативные документы ГОСТ 140077, ГОСТ 30830, ГОСТ Р 52719-2007, МЭК – 76
Сейсмостойкость 9 баллов
Гарантия 3 года

Для подготовки к эксплуатации силового трансформатора мощностью 250 кВа может понадобиться для ошиновки контактный НПО «ЭнергоКомплект» зажим на 250 кВа к шпильке М16.

НПО «ЭнергоКомплект» также поможет осуществить доставку силового трансформатора мощностью 250 кВа в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
