Трансформатор мощностью 400/10 (6) кВа

Трансформатор ТМГ 400 кВА

Трехфазные масляные трансформаторы 400 кВА, с переключением ответвлений без
возбуждения предназначены для передачи и распределения электроэнергии переменного тока частотой 50 Гц в электросетях напряжением 6, 10, 20, 27.5, 35 кВ в условиях наружной или внутренней установки с умеренным климатом. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.



Типы трехфазных распределительных трансформаторов:

  • Трансформатор ТМ-400 кВА – негерметичные с расширительным баком;
  • Трансформатор ТМГ-400 кВА – герметичные.
  • Трансформатор ТМГФ-400 кВА — герметичные, фланцевые (расположение вводов по бокам трансформатора)

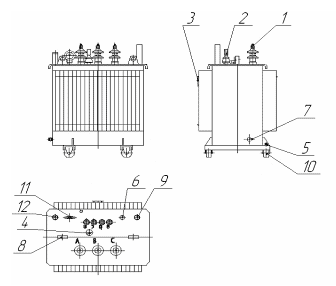

    Трансформатор типа ТМГ 400 кВА
    схема трансформатора ТМГ 400 кВА
    1 — высоковольтные вводы,
    2 — низковольтные вводы,
    3 — табличка,
    4 — переключатель,
    5 — место заземления,
    6 — перепускной клапан,
    7 — сливной патрубок,
    8 — транспортировочная пластина с отверстием,
    9 — заливная горловина,
    10 — ролик,
    11 — термометр,
    12 — указатель уровня масла.

Силовой трансформатор ТМ 400 отличается от трансформатора ТМГ 400 тем, что имеет расширительный бак. Вследствие изменения объема масла при температурных изменениях, излишнее масло поступает в расширительный бак, а в случае, если температура падает, то необходимое масло поступает с расширительного бака. В расширительный бак, как правило устанавливают воздухоосушитель с отстойником, который заполняется силикагелем. Расширительный бак силового трансформатора ТМ 400 имеет в том числе маслоуказатель, благодаря которому возможно осуществлять контроль за уровнем масла, тем самым можно при осуществлении планово-предупредительных работ осуществить контроль за состоянием маслобензостойких прокладок и корпуса, которые могут в процессе эксплуатации дать течь.

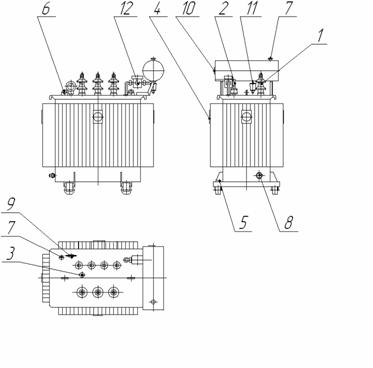

схема трансформатора ТМГ 400 кВА

    Трансформатор типа ТМ 400 кВА

    1 — высоковольтные вводы,
    2 — низковольтные вводы,
    3 — переключатель,
    4 — табличка,
    5 — место для заземления,
    6 — транспортировочная
    пластина с отверстием,
    7 — заливная горловина,
    8 — сливной патрубок,
    9 — термометр,
    10 — указатель уровня масла,
    11 — осушитель,
    12 — реле газовое.


Схемы соединения обмоток силовых трансформаторов ТМГ 400, ТМ 400, ТМФ 400 кВА: звезда/звезда — нулевая группа (У/Ун-0), треугольник/звезда — одиннадцатая группа (Д/Ун-11), звезда/зигзаг — одиннадцатая группа У/Zн-11.

Перед отгрузкой электротехническое оборудование проверяется, испытывается и полностью готово к эксплуатации
В комплекте поставляются: паспорт и протокол испытаний

Номинальная мощность, кВА 400
Номинальное напряжение на стороне ВН, кВ 6
Номинальное напряжение на стороне НН, кВ 0,4
Схема соединения У/Ун-0 (звезда-звезда), Д/Ун-11 (треугольник-звезда), У/Zн-11 (звезда-зигзаг)
Климатическое исполнение и категория размещения У1, УХЛ1
Материал обмоток Алюминий (алюминиевый), медь (медный)
Допустимая температура эксплуатации от -45 до +40 °С (У1), от -60 до +40 °С (УХЛ1)
Нормативные документы ГОСТ 140077, ГОСТ 30830, ГОСТ Р 52719-2007, МЭК – 76
Сейсмостойкость 9 баллов
Гарантия 3 года

Для подготовки к эксплуатации силового трансформатора мощностью 400 кВа может понадобиться для ошиновки контактный НПО «ЭнергоКомплект» зажим на 400 кВа к шпильке М20х2,5 или 1,5 (шаг резьбы).

НПО «ЭнергоКомплект» также поможет осуществить доставку силового трансформатора мощностью 400 кВа в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
